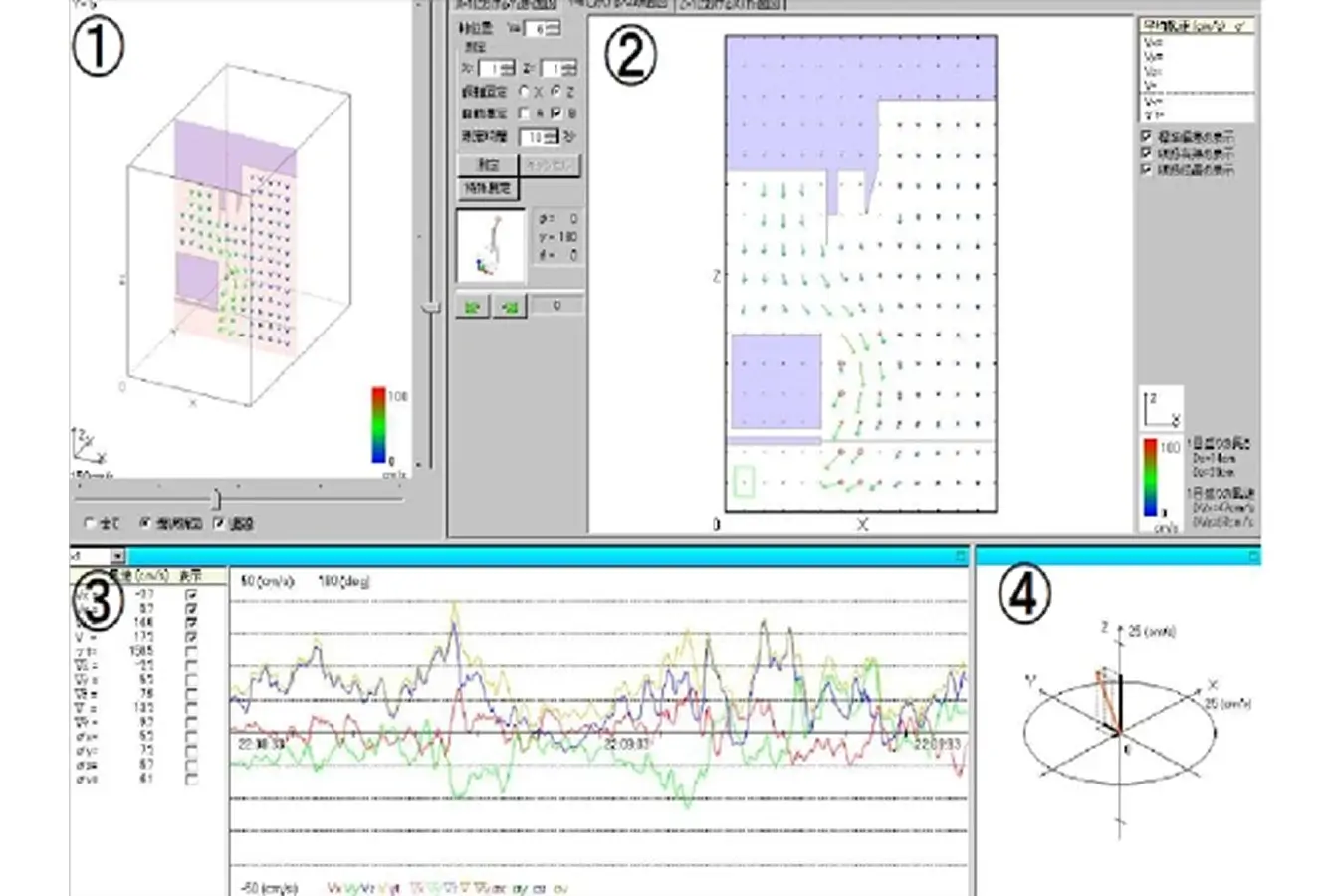

機能(1) 三次元斜視図
室内の気流を3次元で解析!!
実際の空間の気流を可視化。
機能(2) 二次元断面図
室内の気流の流れを2次元で可視化!
三次元断面図で捉えた気流をより細かく判断
機能(3) ペンプロッタ－
風速及び風向の経時変化をグラフで表現。生データを‼
捉えることによって、空間の気になるポイント細かくCheck!
機能(4) 三次元風向計
三次元的な風向を可視化する事によって、立体的な風向を表現。
測定空間の風向を、よりリアルに確認する事が可能!!
・垂直層流方式、水平層流方式ともに正常な空気を作業エリアに供給する必要があり、目に見えない気流の管理は必須です。
・TR-93Tは超小型タイプで狭いクリーンベンチ内への設置でも邪魔にならないです。またほこりがたまる吹きたまりの発見が用意にできます。
クリーンルーム以外にも様々な場所で使用が可能です。
| 項目 | WA-790型 TR-90Tプローブ |
WAM-100型 TR-93Tプローブ |
|---|---|---|
| プローブサイズ | Φ100×260 | Φ49×84 |
| センサスパン | 50mm | 20mm |
| 測定範囲 | 0～10m/s | 0～10m/s |
| 音仮温度範囲 | -20～+120℃ | -30～+50℃ |
| 測定精度 | ±(2%RD+0.02m/s) | ±(10%RD+0.05m/s) |
| 出力分解能 | 0.005m/s | 0.001m/s |
| 変換器 | 約260×230×80mm | 約116×130×41mm |
| 電源 | AC100～240V ±10% 約15VA （本体DC12V） |
DC12V 0.5A（DC9.6～17V） ユーザー用意の外部電源（バッテリー）に対応 （但し過放電保護機能を有しない） |
◆風速ゼロ～１０ｍ／ｓまで測定出来ます。
特にゼロが測定出来る風速計として好評を得ています。微風域も得意です。
製品名は「クリーンルーム用」としておりますが屋内向け一般にご使用頂けます。
◆付属ソフトでは表示、収録、再生、ＣＳＶ出力、設定変更等が可能です。
◆標準構成の中に三脚やノートＰＣは含まれません。
ノートＰＣはWindows10又は11（64bit）をご用意下さい。
三脚は市販のカメラ用三脚をご使用頂けます。
◆複数台同時接続、同時測定可能です。
◆複数チームで空間をスキャンして測定データを１つにまとめることが出来ます
