現行機種と互換性を持ち換装が容易
アナログ回路の改良、波形処理の追加・改善により高S/N比と精度の高い測定を実現
海底ケーブル通信を従来のアナログ信号からデジタル信号とし、長距離でも中継器を不要とした外因ノイズに強い伝送を実現
タッチパネルによる操作性と視認性を向上。将来の機能拡張を見据えた設計により今後の機種展開、機能アップグレードに対応。
水圧観測による砕波欠測の回避
| 項目 | 内容 | 仕様 |
|---|---|---|
| 測定方式 | 表面波 | 超音波伝搬時間測定方式 |
| 水粒子速度 | 超音波ドップラー方式（3ビーム） | |
| 水圧 | シリコンストレンゲージ方式 | |
| 設置水深 | 最大50m | |
| 測定項目 | 表面波、水粒子速度、水圧波 | |
| 測定層数（流速・流向） | 最大3層 | |
| 測定レンジ | 表面波 | ±15、±10、±7.5、±5m |
| 水圧波 | 0～5500g/cm²（参考単位） | |
| 水粒子速度 | ±5m/s | |
| 測定繰返し | 2回/秒 | |
| 演算処理 | 流速・流向演算処理 | |
| 出力信号 | デジタル | GPIB（表面波、水圧波、水粒子速度A・B・C、流速・流向） |
| LCD表示 | 観測メニュー設定及び観測データ表示 | |
| ケーブル長 | 最大5km | |
| 電源 | AC100V±10% 50/60Hz | |
| 機器 | 型式 | 台数 |
|---|---|---|

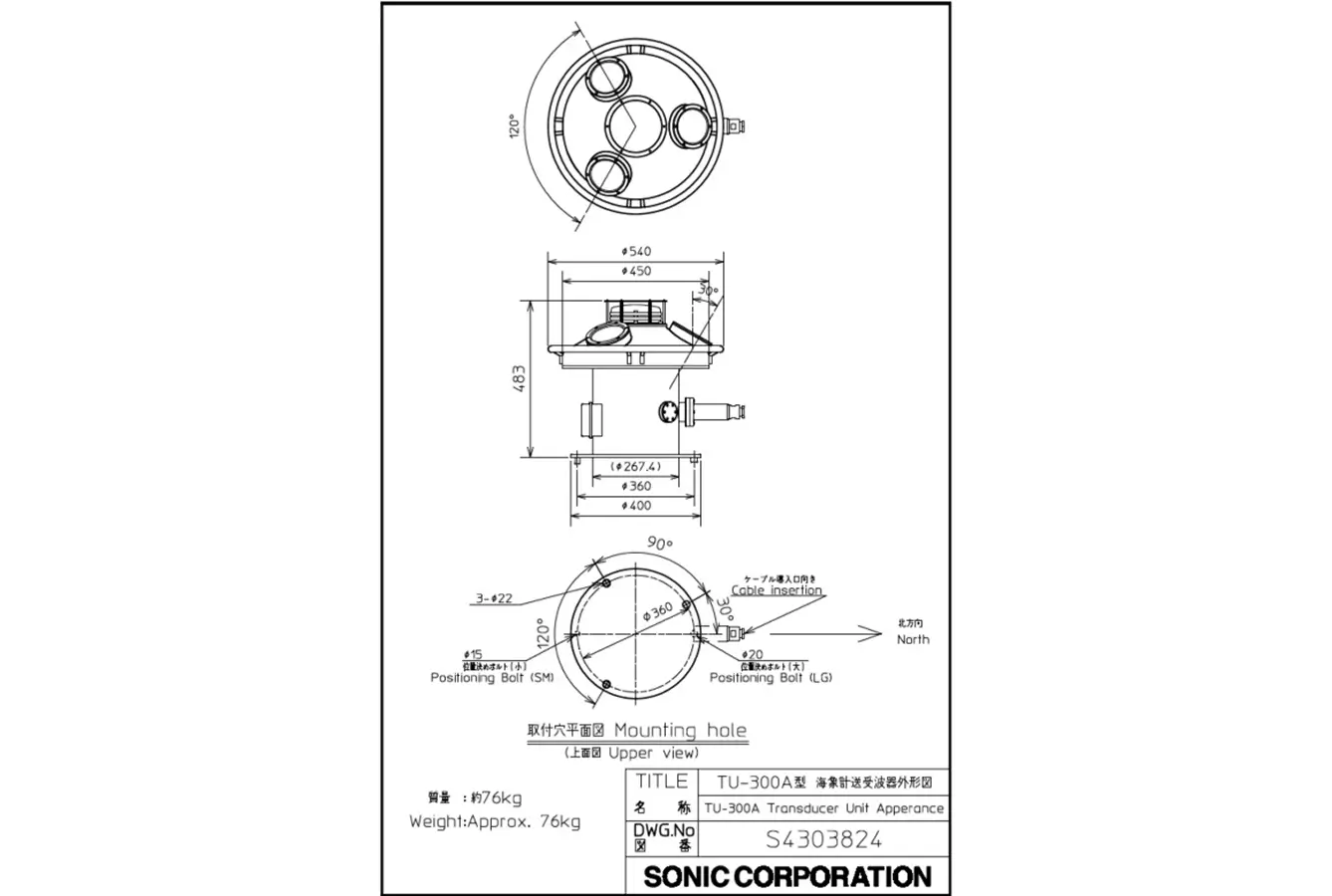

| 送受波器 | TU-300 | 1台 |

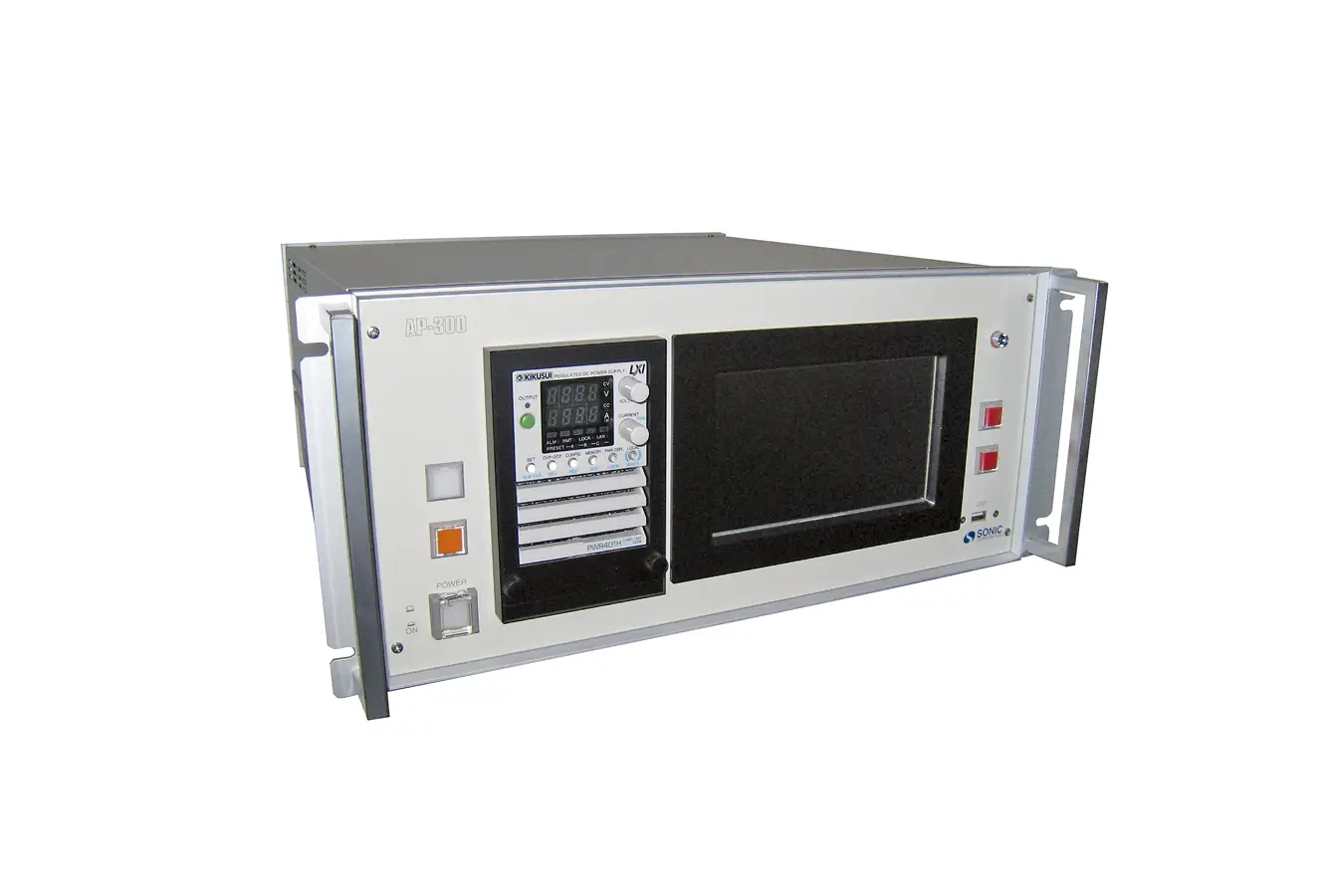

| 変換器 | AP-300 | 1台 |
| データ伝送処理装置（オプション） | WD-5000シリーズ | – |
