低周波全周スキャニングソナー

MODEL: SCS-22

低周波で超遠距離探知が可能

不要なサイドロブを極限まで低減
進化したスタビライズ機能と画像処理機能で荒天でも魚群を安定表示

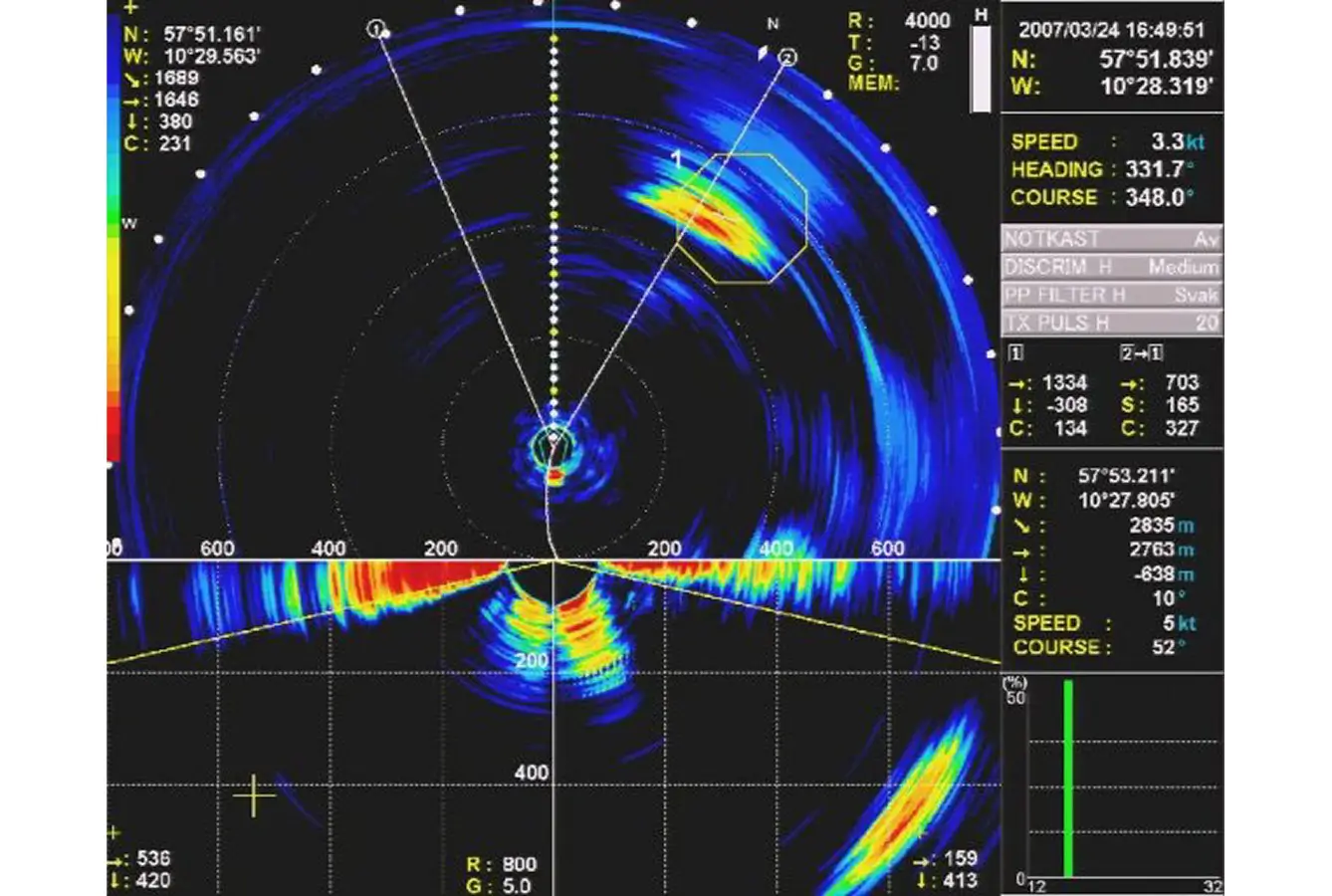

新たに追加した魚群追尾機能と魚量表示機能により的確な魚群情報を提供
圧受けリング方式による安心かつ強靭な昇降装置

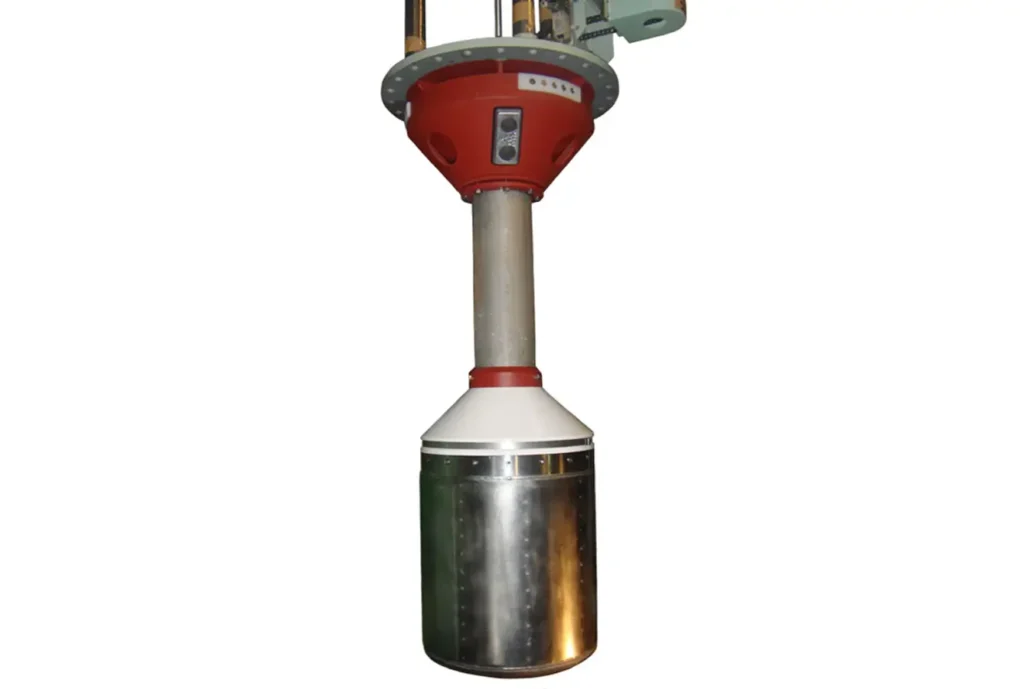

送受波器を守る信頼のステンレスカバー

特長

仕様

構成品

図面

製品の特長

◆送信パワーを向上し、独自の特殊送信方式を採用することで遠距離探知が可能

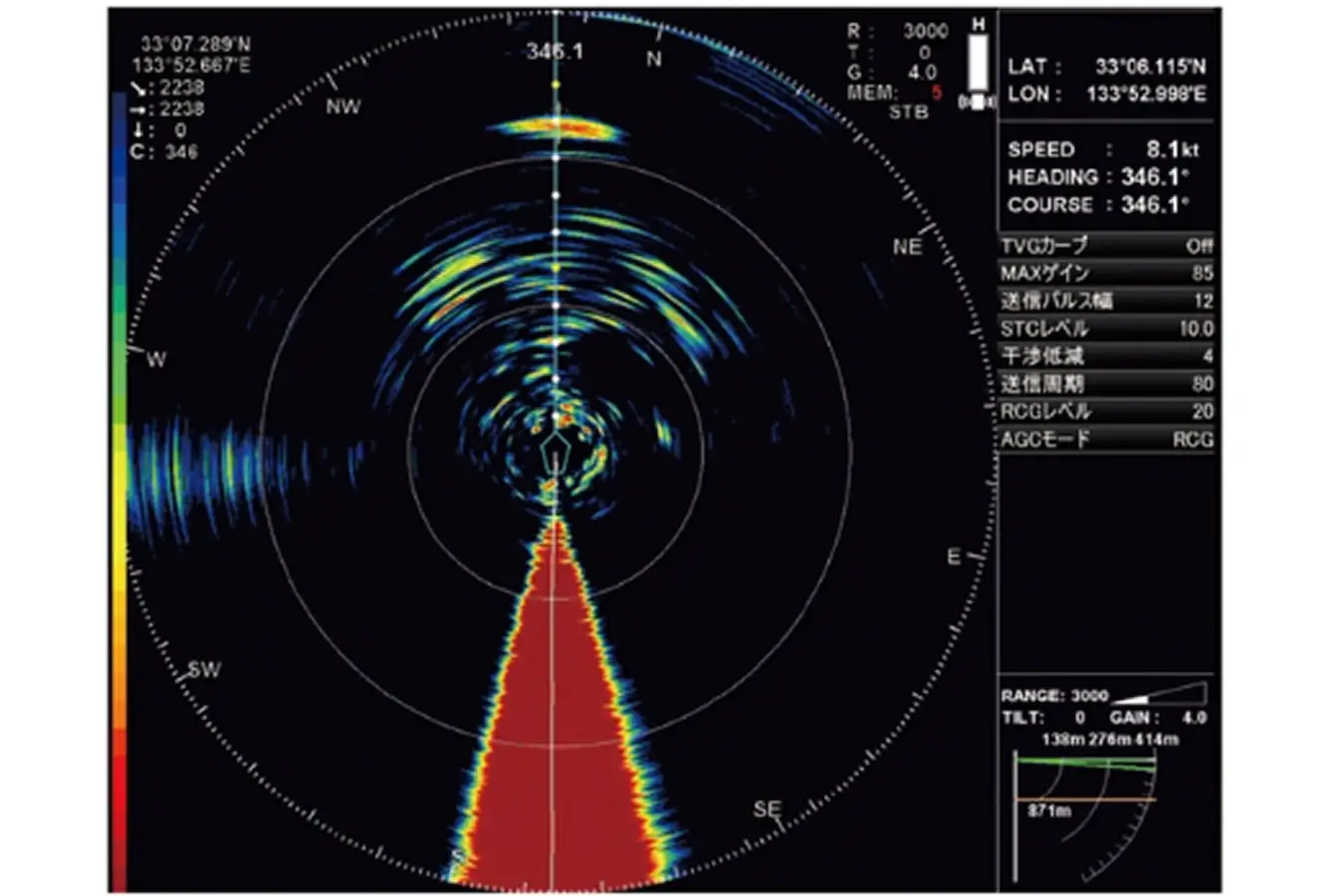

◆サイドローブを極限まで低減し、進化したスタビライズ機能により悪天候でも高精細かつ安定した映像表示

◆魚種、漁法に合った多彩な画面表示モードと機能

◆超低周波を採用した最高クラスの全周スキャニングソナー

◆ソナー演算部に、新開発デジタル信号処理を導入、より高精細かつ、分かりやすい映像表示になりました◆新しい表示機能として直行画を追加。魚探のような表示で水深を瞬時に確認できます◆画面保存再生機能を導入。必要な画像を保存しておけば、後で再生し繰り返し確認することができます

製品の仕様

標準仕様

製品仕様

■ 低周波全周スキャニングソナー（SCS-22）

表示器	19インチ液晶カラーディスプレー
周波数	21kHz、24kHz、28kHz
映像範囲	150～5000m
昇降量	LL:1500mm、L:1300mm
昇降時間	LL:45秒、L:40秒

構成品

標準構成品

表示部：I-133
操作部：RC-17
演算部：PRC-61
送信部：TX-24
受信部：RX-40
電源部：P-91
昇降装置：M-115+T-190
機器間ケーブル

図面

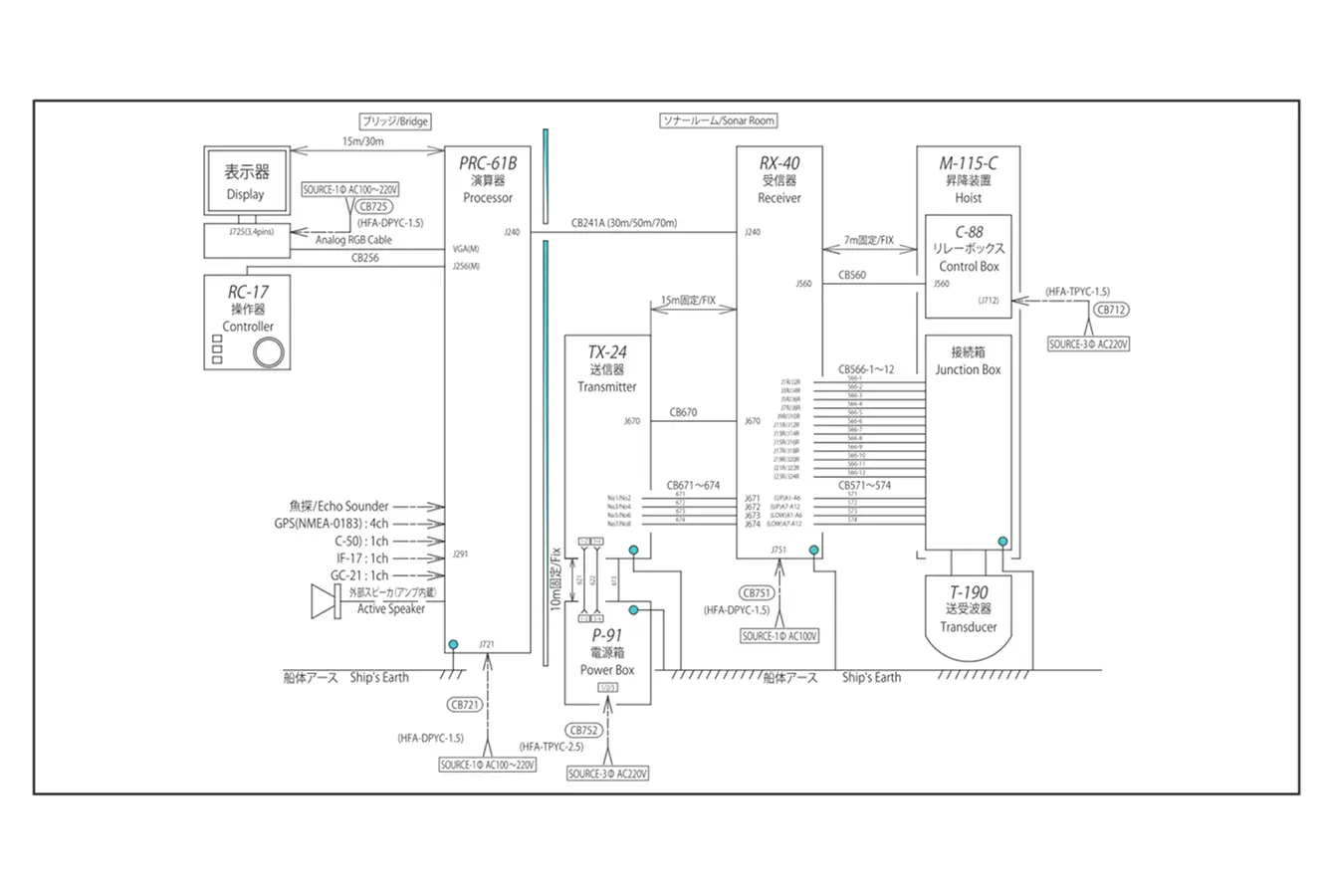

系統図

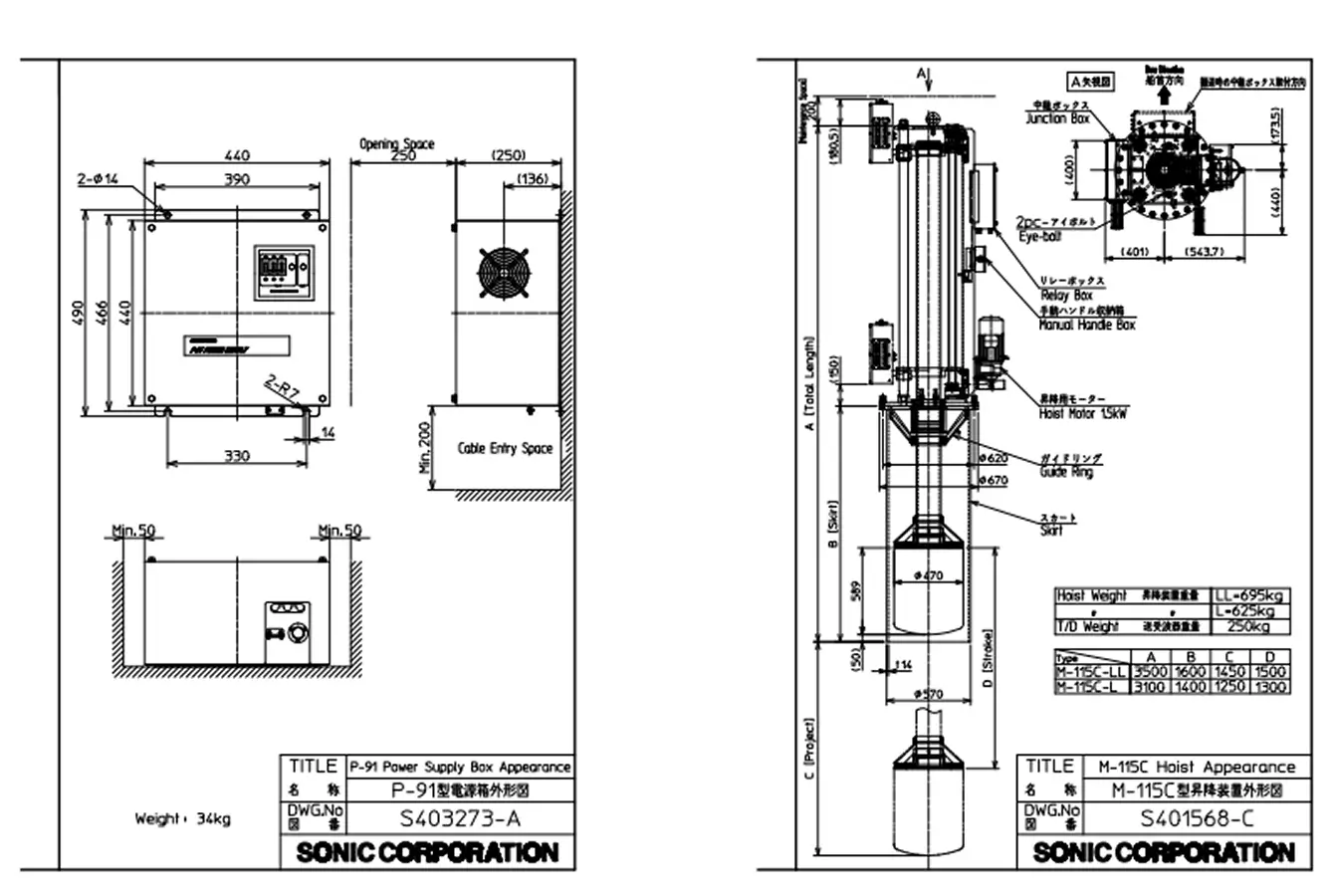

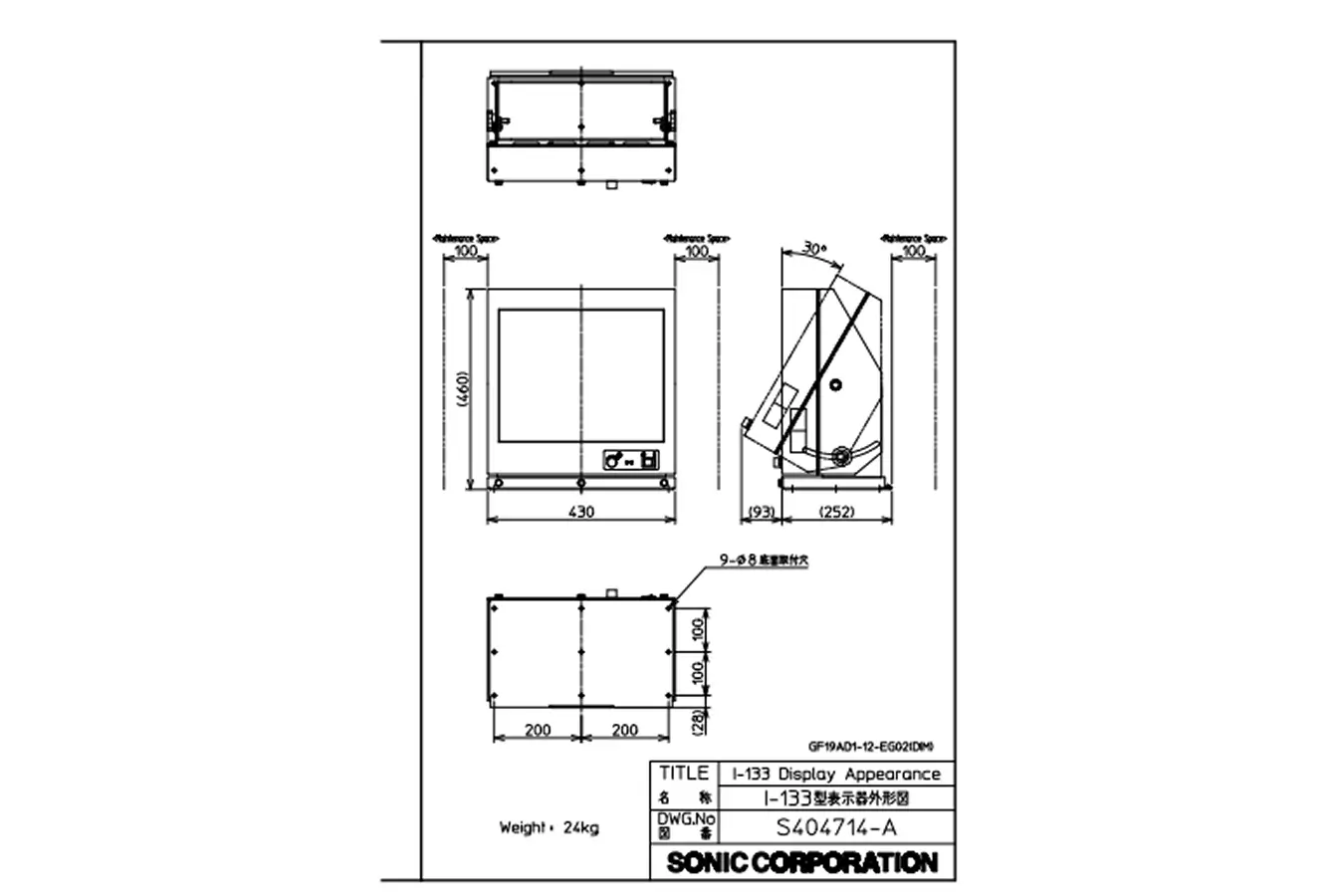

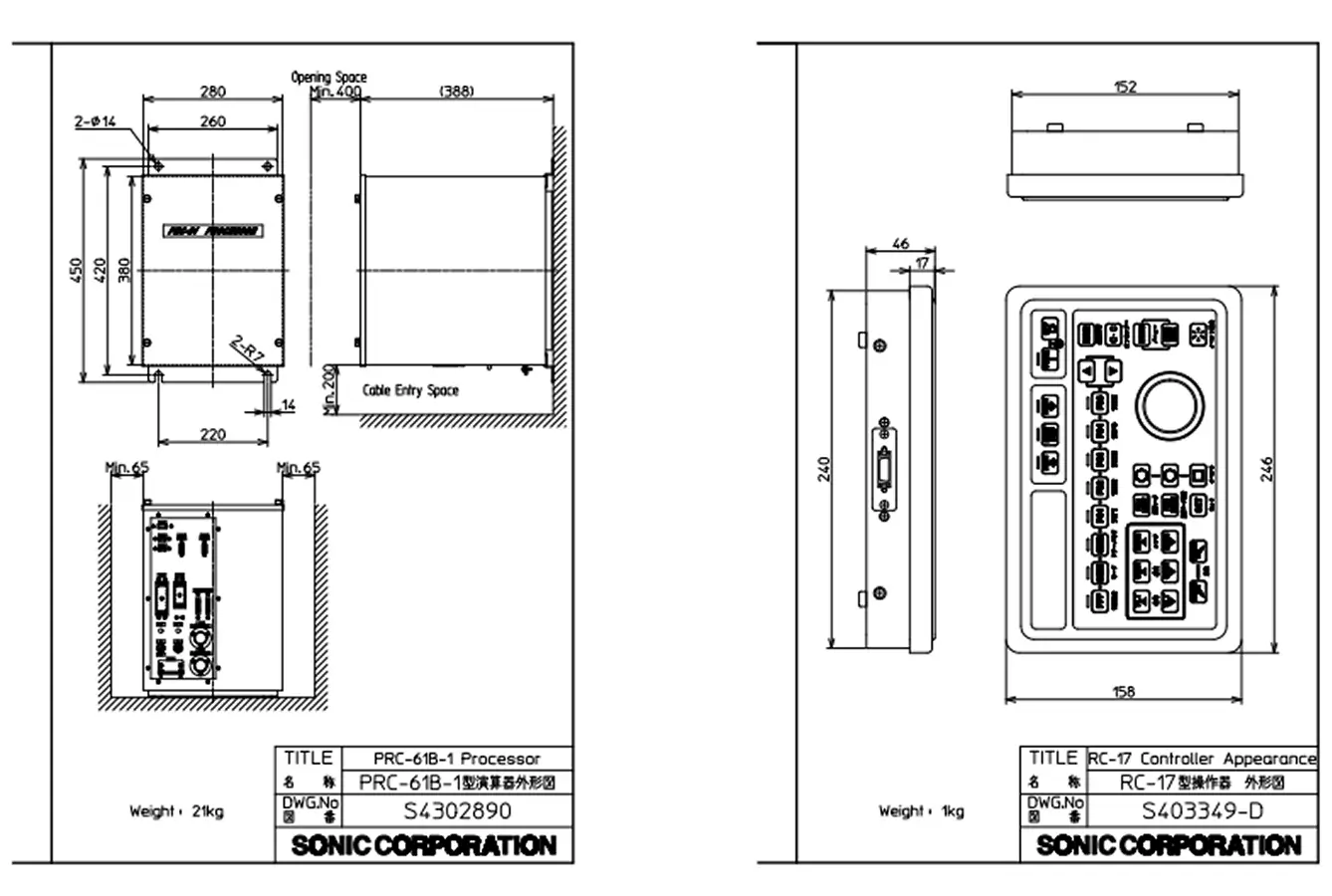

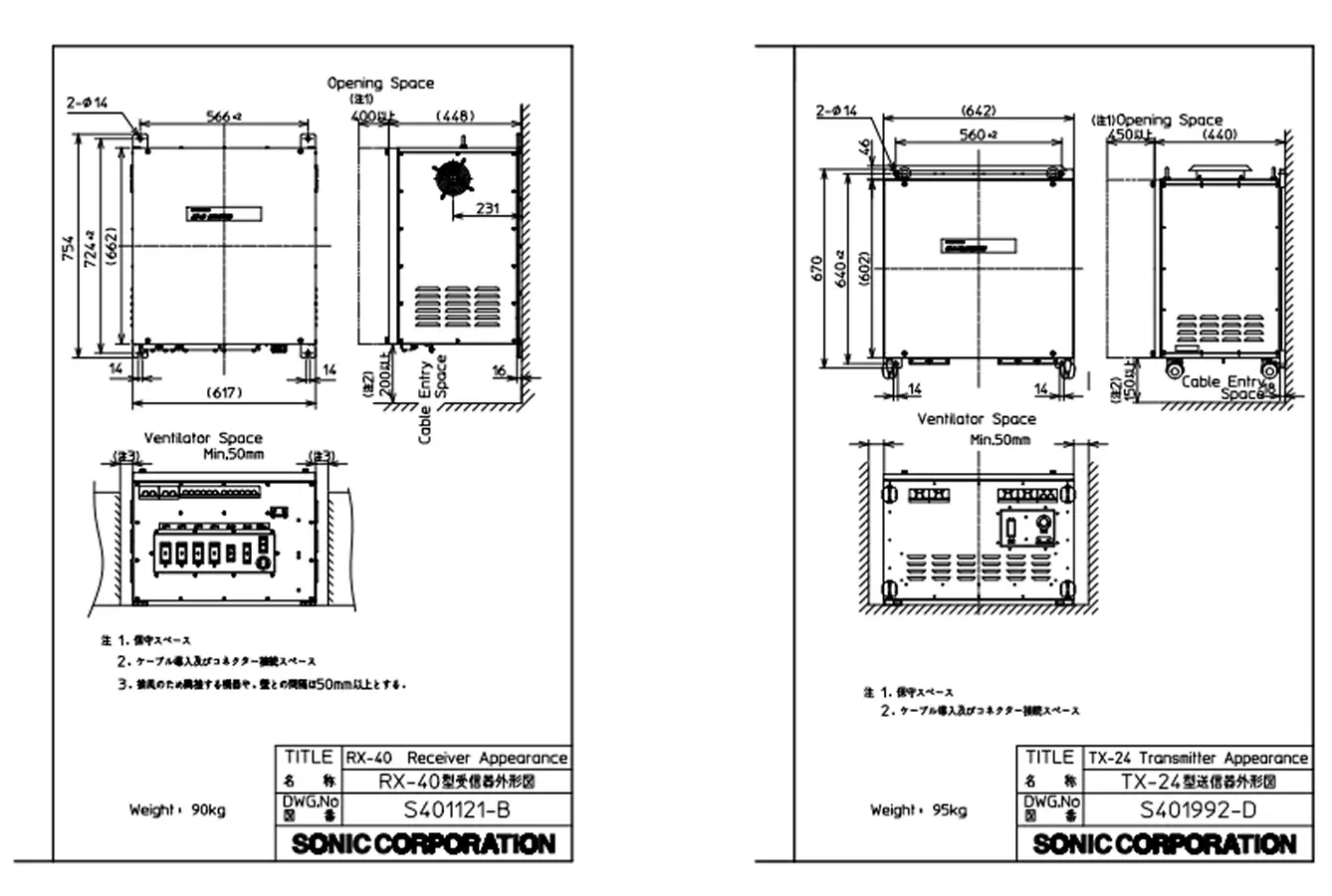

寸法図
