- 配管部
- 適用流体：各種気体（*1、*2）
- 適用管：呼び径50mm～2000mm（*3）
- 測定管：フランジ規格…JIS10K 標準（*4）
- 材質：SGP、STPG、SUS304、SUS316、STPY（*5）
- 検出部
- 防爆規格：ExdIIBT4

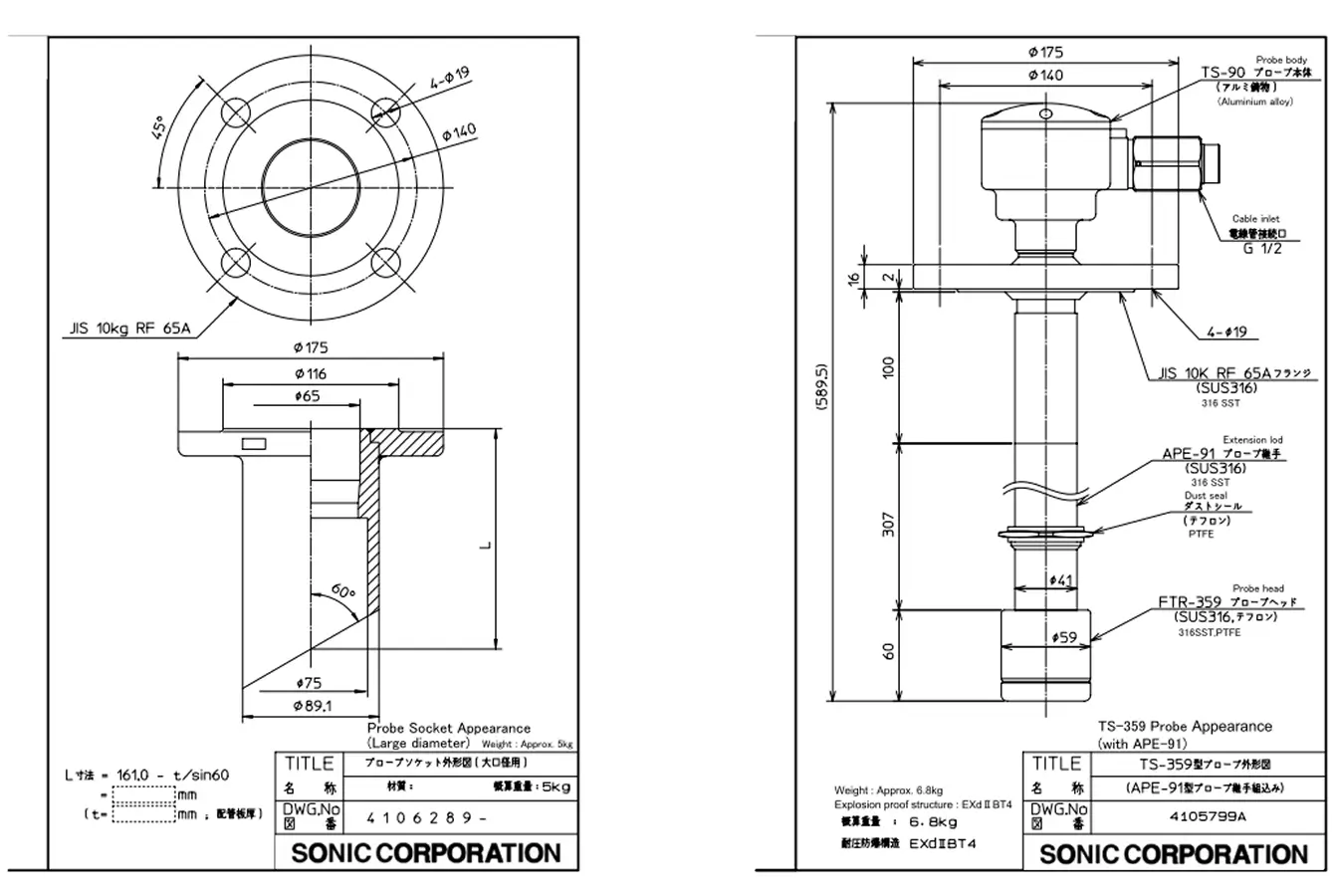

- 検出器
- 標準型（ネジ式）
- 温度…30～180℃
- 圧力…0.05～1MPa
- 大型（フランジ式）

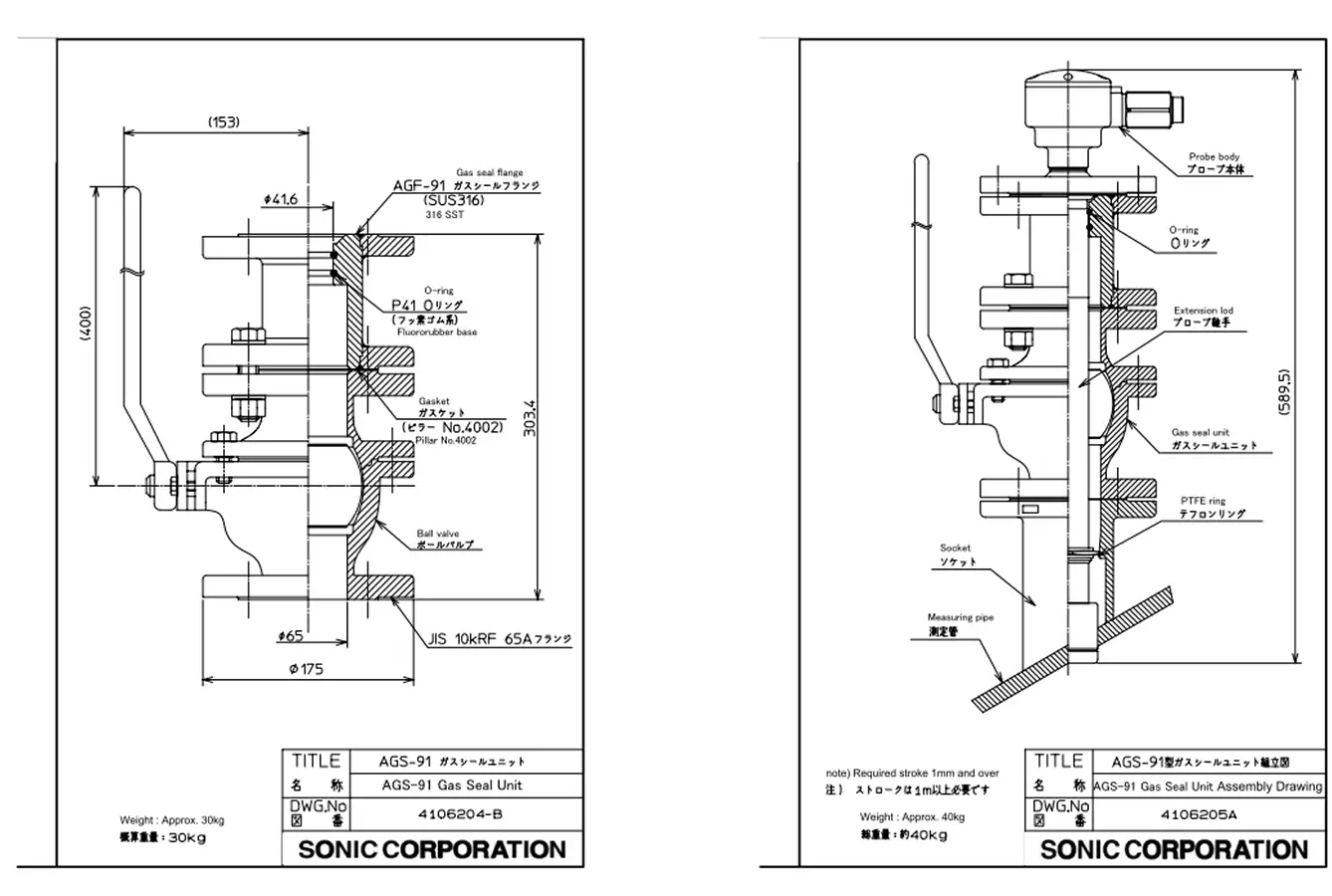

- シール部：ガスシールユニット

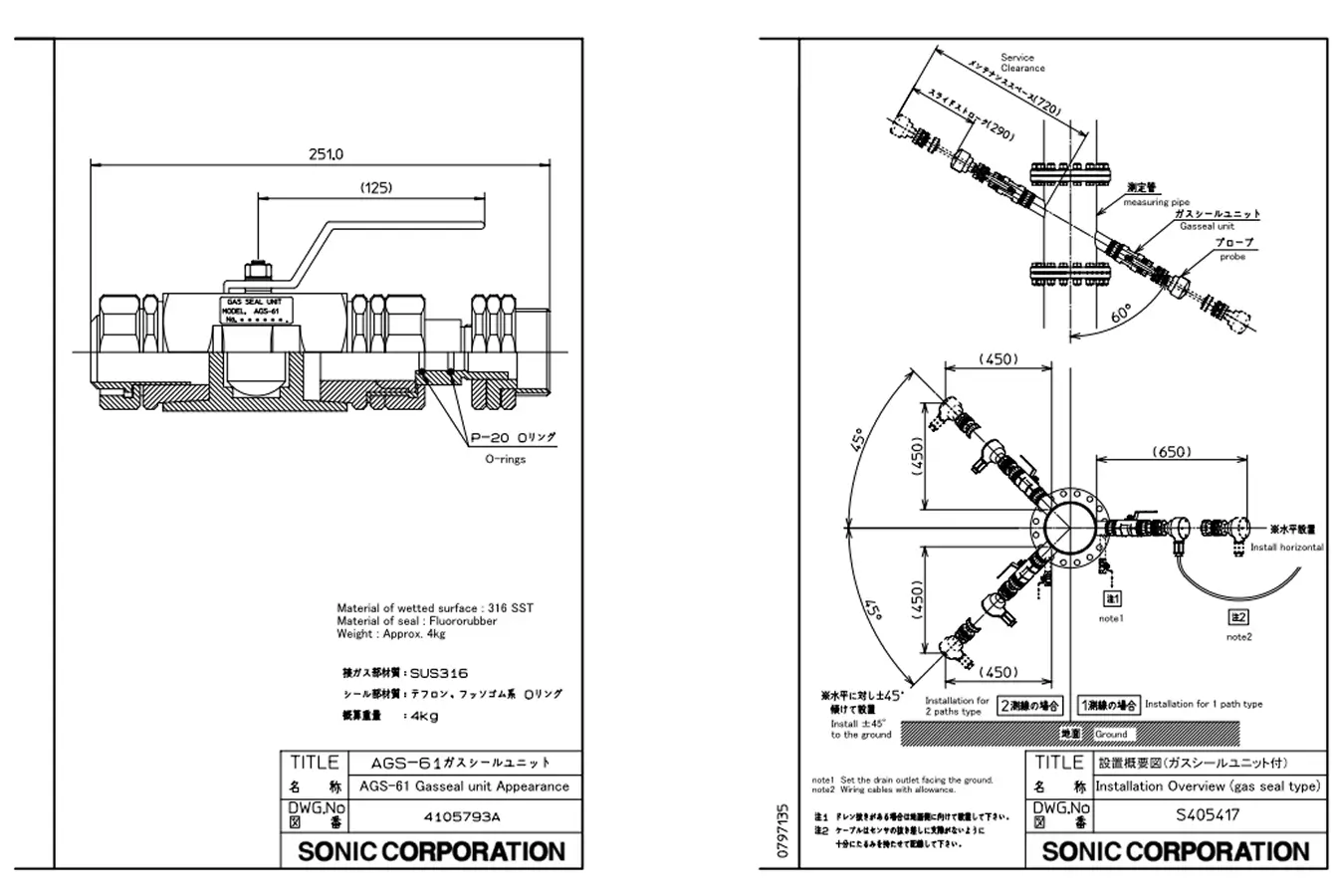

- 設置条件：直管部…上流側15D以上、下流側5D以上（D＝管内径）

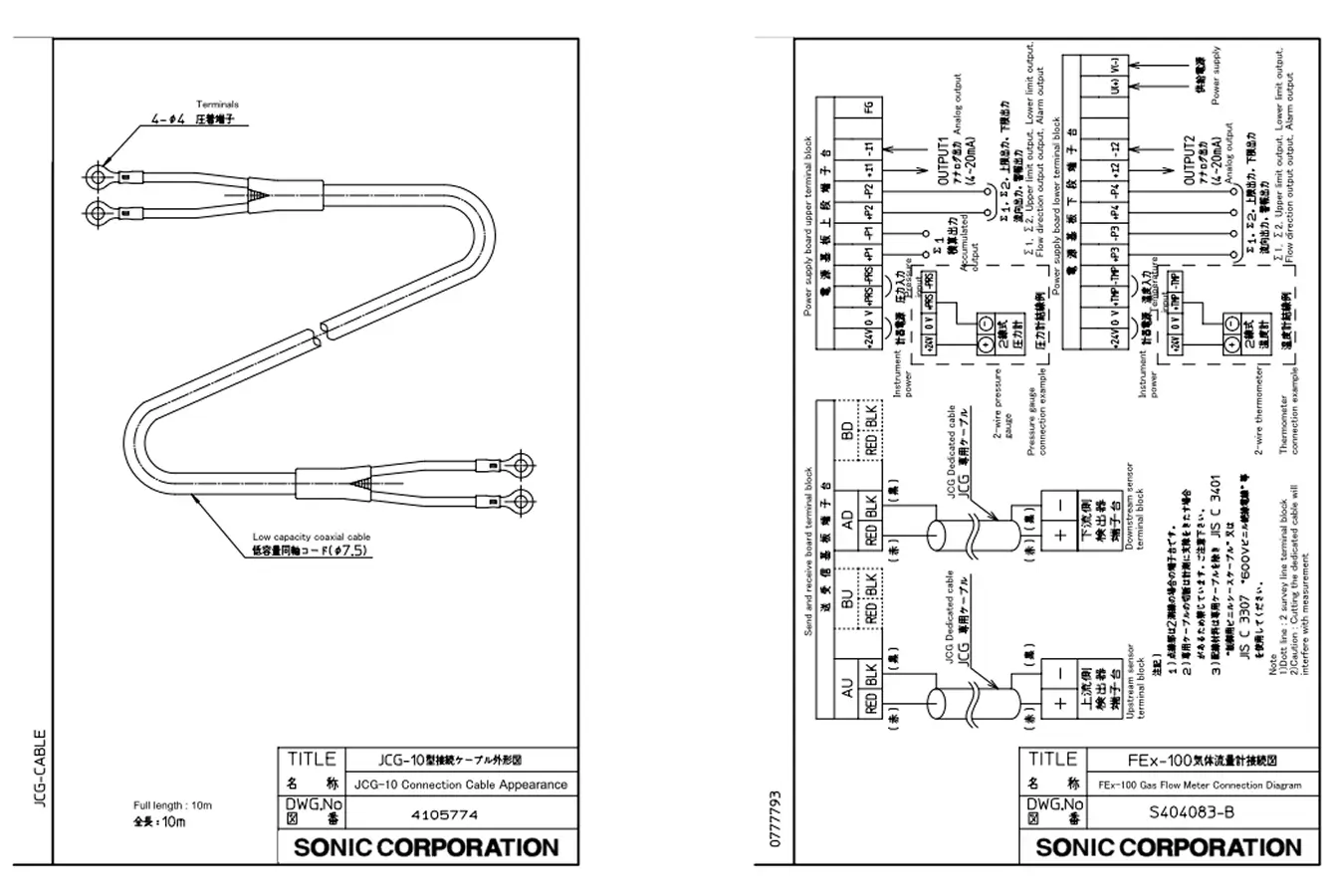

- 専用ケーブル：検出器～変換器間 標準6ｍ長または10m長

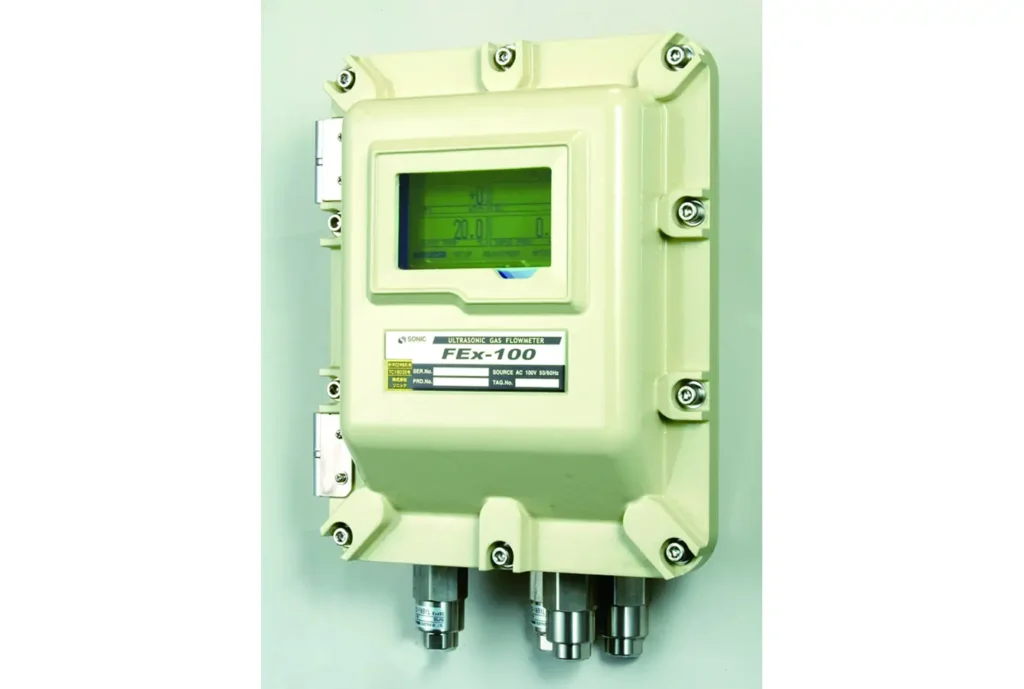

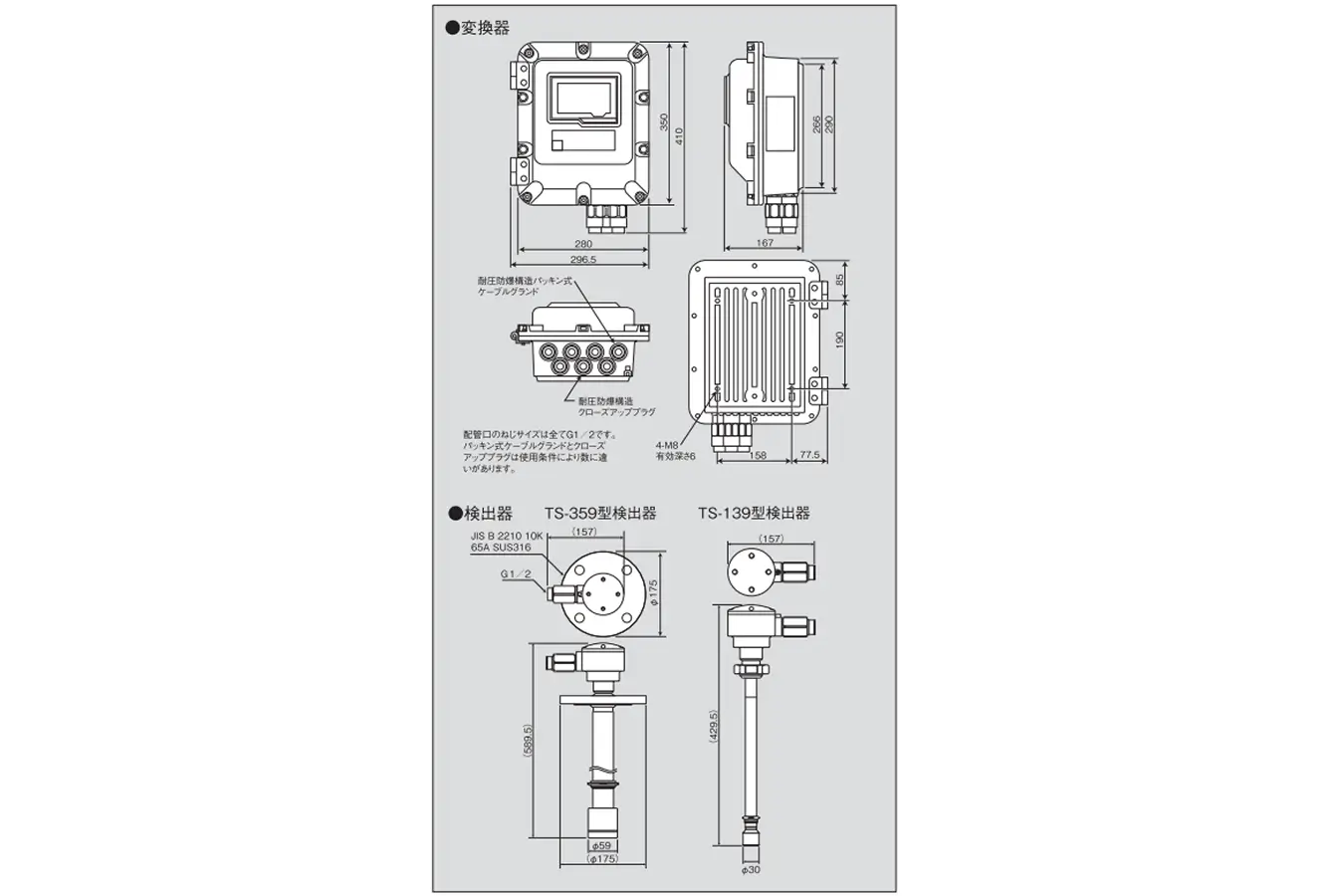

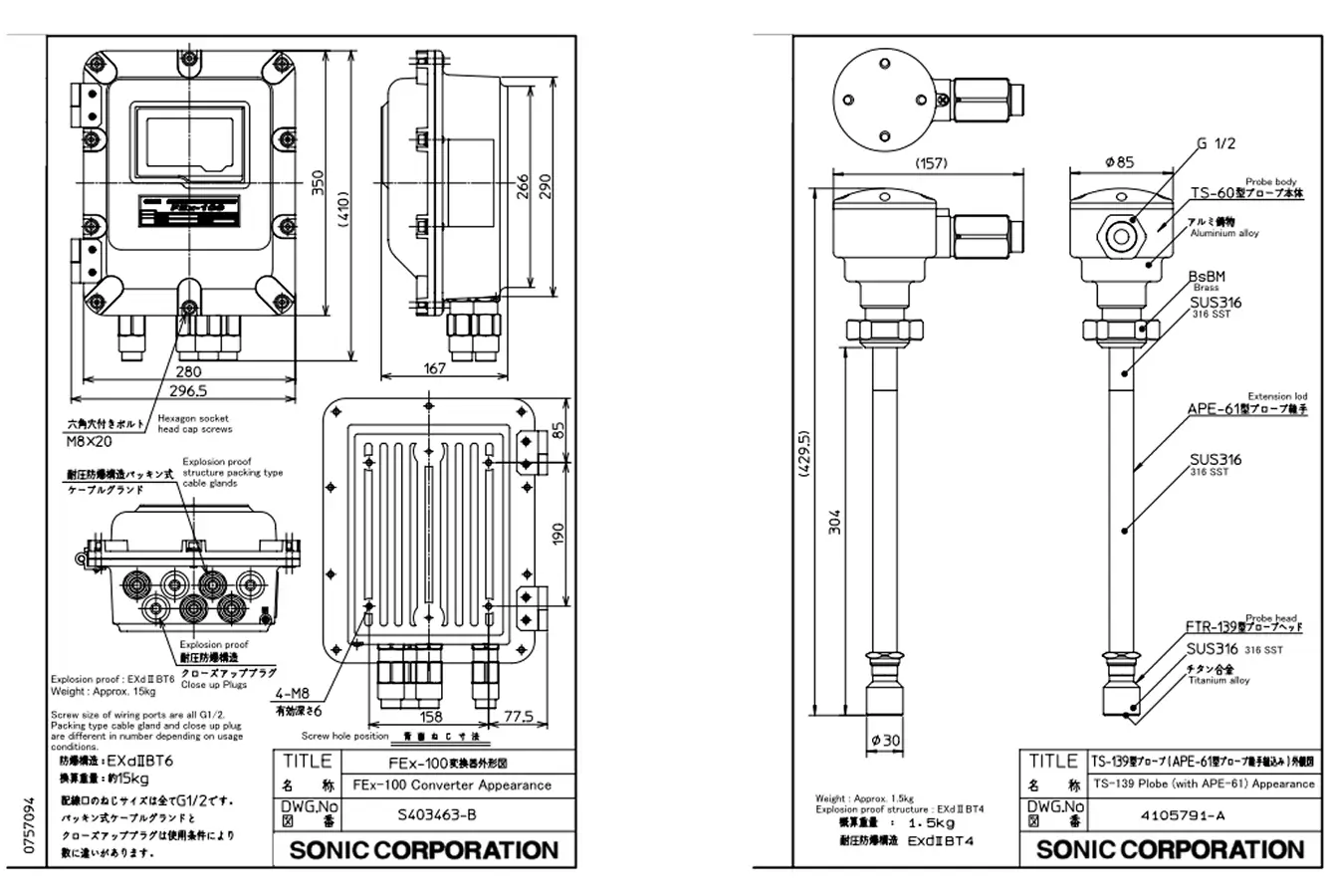

- 変換器
- 防爆規格：ExdIIBT6
- 測定方式：超音波パルス伝搬時間逆数差演算方式
- 測線数：1測線または2測線（オプション）
- 測向方式：ZまたはV方式
- 測定精度：±1.0%FS（流速5～60m/s）
- 再現性：0.2%
- 流速分解能：0.5mm/sec以下
- 平均化時間：標準10秒（0.5～180秒で任意の設定可）
- 超音波温度計：超音波伝播時間による温度計測（空気）
- 周囲温度範囲：-10～+50℃
- 材質：AC4A （アルミ鋳物）
- 供給電源：AC100V±10%、50/60Hz
AC115V、220V（オプション）
- 雷災保護：サージアブソーバ内蔵（電源ライン、信号ライン）
- 消費電力：Max.27W
- 出力
- アナログ出力2系統
- レンジ：DC4～20mA 絶縁出力
- オーバレンジ：DC0～24mA
- 負荷抵抗：450Ω以下
- 出力内容：各種流量、温度、圧力より選択
- 接点出力4系統
- オープンコレクタ：定格30V、0.25A
- 出力内容：積算流量、アラーム、正逆判定より選択
- 上限警報、下限警報
- 積算パルス幅：1.6msecまたは50msec
- 温度圧力用電源：DC24V±0.5V、0.2A
- デジタル出力：RS232C、RS422
*1：液化石油ガス、蒸気、圧力、酸素にはつきません。
*2：酸素配管にはX禁。
*3：呼び径2000mmを超える場合は、都度ご相談ください。
*4：JIS10Kフランジ以外についてはご相談ください。
*5：SUS316・STPY材質で内径質の異なる場合は、都度ご相談ください。
