2周波全周スキャニングソナー

MODEL: SCS-2288

TWO in ONE ソナーで互いに影を作らずに2台の探知が可能

大型低周波ソナー＆大型高周波ソナーが一台分のスペースで装備可能
進化したスタビライズ機能と画像処理機能で荒天でも魚群を安定表示
新たに追加した魚群追尾機能と魚量表示機能により的確な魚群情報を提供
圧受けリング方式による安心かつ強靭な昇降装置
ドーム構造により高いメンテナンス性と強靭性を確保した送受波器

特長

仕様

構成品

図面

製品の特長

◆低周波で超遠距離探知、高周波で高分解能表示

◆低周波＋高周波の組み合わせによる、あらゆる漁法と対象魚に対応

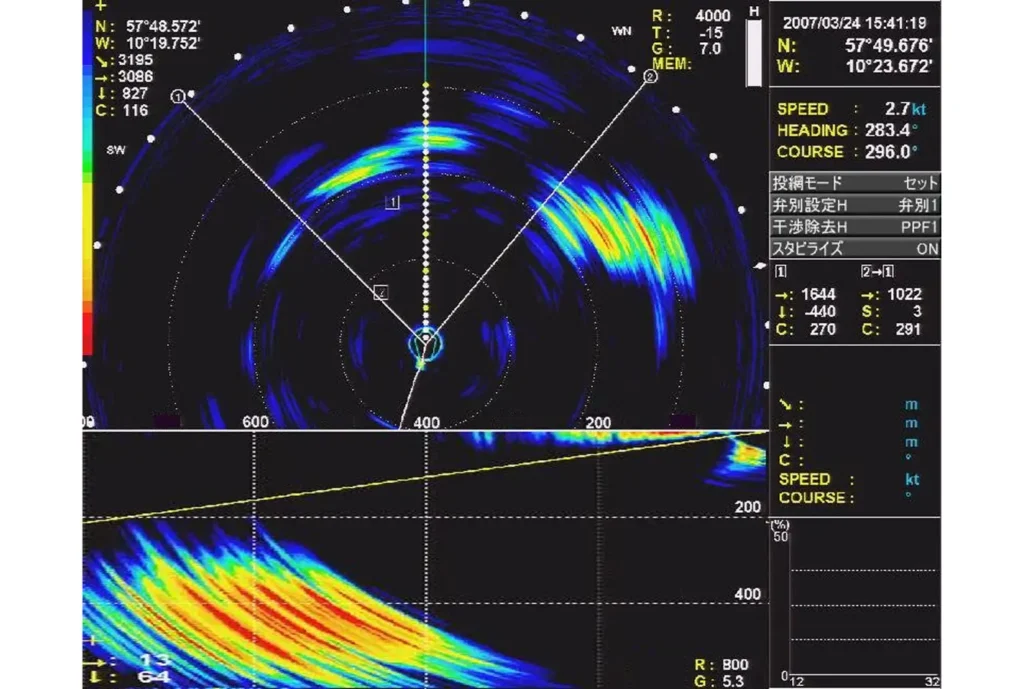

◆ソナー演算部に、新開発デジタル信号処理を導入、より高精細かつ、分かりやすい映像表示になりました

◆画面保存再生機能を導入。必要な画像を保存しておけば、後で再生し繰り返し確認することができます

製品の仕様

標準仕様

製品仕様

■ 2周波全周スキャニングソナー（SCS-2288）

表示器	19インチ液晶カラーディスプレー
周波数	低周波：21kHz、24kHz、28kHz
周波数	高周波：81kHz、88kHz、94kHz
映像範囲	150～5000m
昇降量	1500mm
昇降時間	32秒

構成品

標準構成品

＜低周波部＞

表示部：I-133
操作部：RC-17
演算部：PRC-61
送信部：TX-24
受信部：RX-40
電源部：P-91

＜高周波部＞

表示部：I-133
操作部：RC-17
演算部：PRC-61
送信部：TX-25
受信部：RX-42

＜共通＞

昇降装置：M-116+T-194+T-195
機器間ケーブル

図面

系統図

寸法図
