トンネル内の換気や異常発生時の風速制御に
超音波風速計は、測定のために風のエネルギーは必要としません。そのため、空気の僅かな”ゆらぎ”もキャッチし、ゼロからフルスケールに対しリニアな出力を行います。
可動部がないため摩擦等による経年劣化がなく、長時間精度が変わりません。
超音波にて2成分風速を測定することで、トンネルの軸方向風速成分を求めるため、風向が乱れてもトンネル軸方向の風速のみを正しく測定します。
交換器とプローブを分離しているため、壁面の変換器でトラブル時の動作確認が可能です。
| 仕様 | |||
|---|---|---|---|
| 設置方式 | 垂直方向設置 | 受波異常出力 | 受波異常時に出力 無電圧メーク接点 （DC50V、480mA以下） |
| 測定方式 | 時分割送受切替型超音波パルス伝播による 2成分風速の座標変換方式 |
デジタル出力 | RS-232C または RS-422 |
| 測定方向 | トンネル壁面に対して平行方向の水平成分 | 較正信号 | 0および±フルスケールの電気的較正信号を出力 （設定キースイッチにて設定） |
| 測定範囲 | 0～±15m/s または 0～±10m/s （設定用スイッチにて切り替可能） |
雷保護機能 | AC入力ライン インパルス放電開始電圧：10/20μs 3kVにて1200V インパルス電流耐量：8/20μsにて4500A 出力ライン |
| 測定精度 | ±4％（風速5m/s以下は±0.2m/s） | 環境条件 | 温度：受波器 -20～40℃ プローブ -20～50℃ 湿度：90％以下（但し結露しないこと） |
| 分解能 | ±0.1％ | 電源 | AC100V（110、200、210、220V）50/60Hz 30VA以下（電源電圧は上記より発注時指定） |
| 応答速度 | 約0.05秒 | ケーブル長 | 15m以下 （発送時選択／プローブ→変換器間） |
| 耐風速 | 90m/s以上 | ||
| 出力 | 風速：DC12 ±8mA 平均化時間：10秒 風向判別：風速値の極性（＋または－） 警報出力：電源断による無電圧メーク接点 （DC50V、480mA以下） メンテ出力：メンテナンス時による無電圧メーク接点 |
||

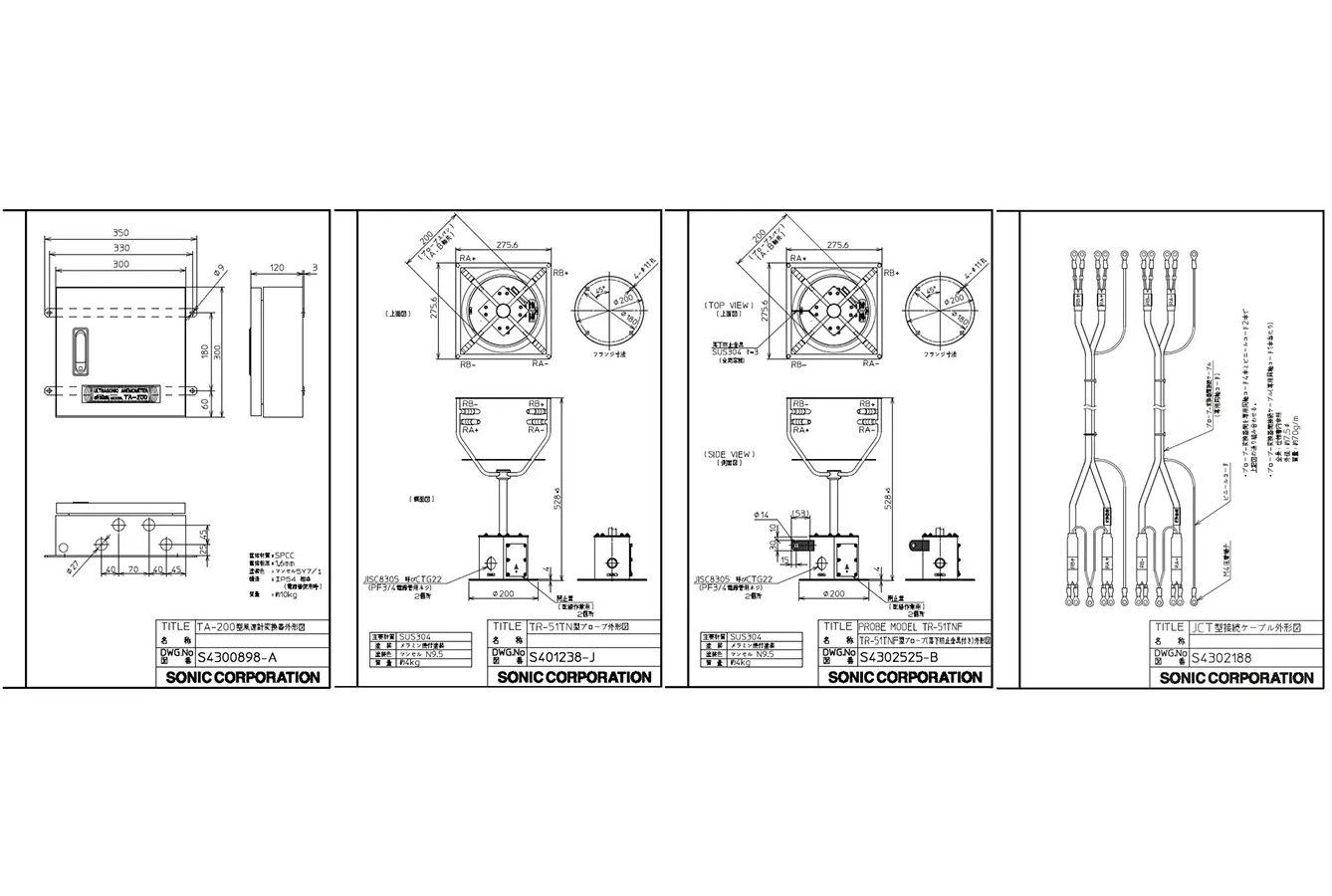

変換機(TA-200): 1台
プローブ(TR-51TN): 1台
プローブ変換器間ケーブル(JCT): 1式
(専用同軸コード: 4本、ビニールコード: 2本)
