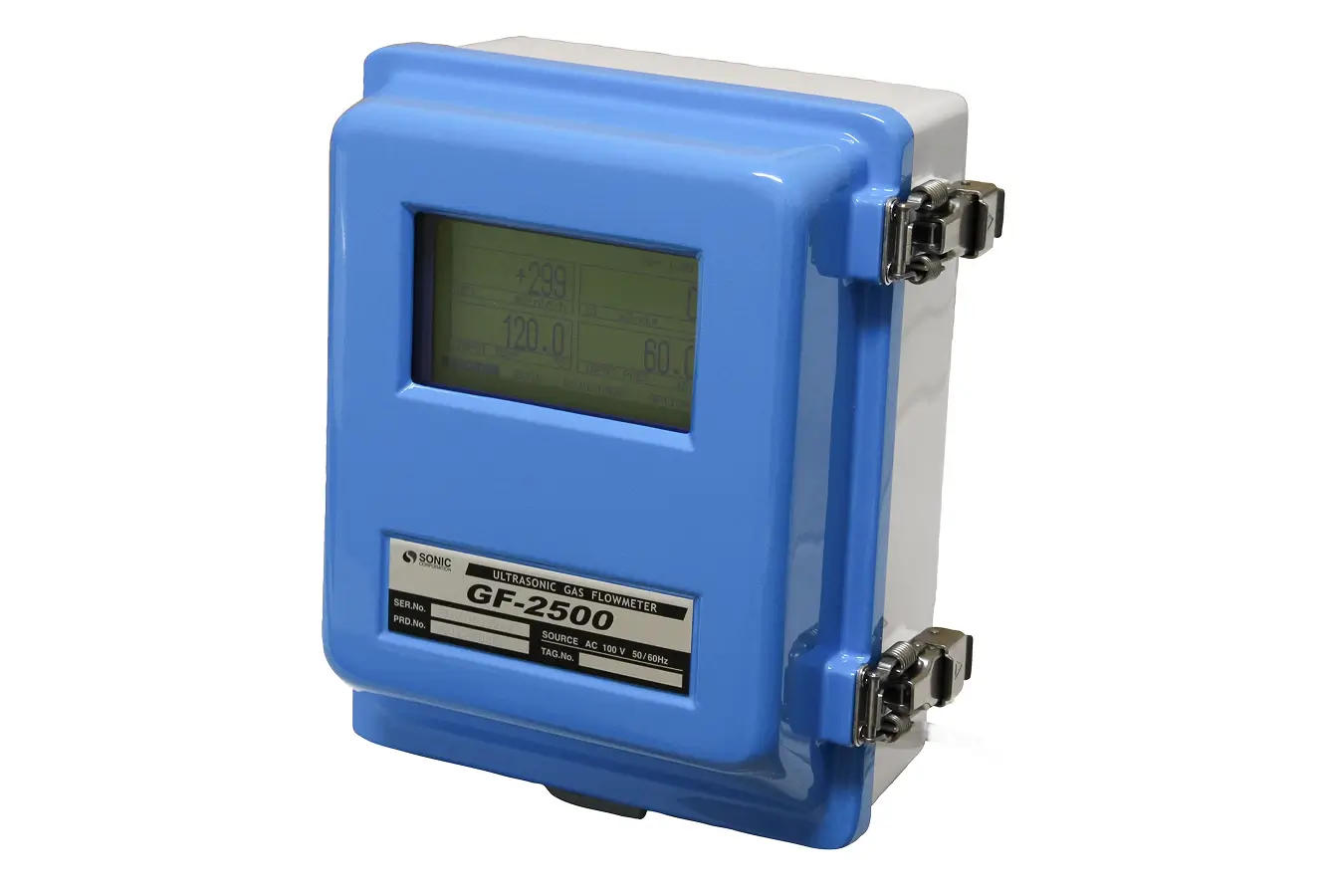

超音波気体流量計

MODEL: GF-2500

30年の実績を誇るGFシリーズがリニューアル

大型LCD採用で多彩な表示機能
対ノイズ性能を向上し外乱による誤動作削減
豊富な出力系統（アナログ2、デジタル1、パルス4）
温度圧力自動補正機能付
旧モデルの検出器を使用してリプレース可能

仕様

構成品

図面

製品の仕様

標準仕様

配管部
- 適用流体：各種気体
- 適用配管：呼び径…50mm〜2000mm（*1）
- 測定管：呼び径…50mm〜500mm
- フランジ規格：JIS 10k
- 材質：SGP, SUS304
- ソケット：ねじ込みタイプ（標準検出器用） / フランジタイプ（大型検出器用）
- 設置条件：直管部上流側15D以上, 下流側5D以上
- *1：呼び径2000mmを超える場合は、都度ご相談ください。
検出部
- 検出器：標準型呼び径50mm〜500mm / 温度…−30〜180℃ / 圧力…0.05〜980kPa
- 検出器：大型呼び径500mm〜 / 温度…−30〜180℃ / 圧力…−0.05〜980kPa
- 専用ケーブル：検出器〜変換器間標準6mまたは10m（最大30m）
変換器
- 測定方式：超音波パルス伝搬時間逆数差演算方式
- 測線数：1測線または2測線（オプション）
- 測定方式：ZまたはV方式
- 測定精度：±1.0%FS（流速5〜60m/s）
- 再現性：±0.2%
- 流速分解能：0.5mm/sec以下
- 平均化時間：標準10秒（0〜180秒を任意の設定可）
- 超音波温度計：超音波伝播時間による温度計測（空気に限る）
- 使用温度範囲：−10〜50℃
- 供給電源：AC100V±10%, 50/60Hz オプションAC115V, 220V
- 筐体材質：AC4C（アルミ鋳物）
- 筐体保護：サージアブソーバー内蔵
- 消費電力：Max.25W
- 出力部
  - アナログ出力2系統
  - レンジ：DC4〜20mA 負荷抵抗…1kΩ以下
  - 出力内容：各種流量, 温度, 圧力より選択
  - 接点出力4系統
  - 出力方式：オープンコレクタ, 定格30V 0.2A
  - 出力内容：積算流量, 各種アラーム, 正逆判定より選択
  - 積算パルス幅：1.6msecまたは50msec
  - 温度, 圧力用電源：DC24V 0.2A
  - デジタル出力：RS422, RS232C
- 入力部
  - 温度：DC4〜20mA
  - 圧力：DC4〜20mA
- 表示部
  - LCD：128×240ドット, バックライト付き
  - 測定画面：瞬時流量, 積算流量, 温度, 圧力より選択
  - 設定画面：口径, 温度, 圧力, 流量レンジ等
  - 調整画面：流量ゼロ調整, 平均化時間, ローパス灯等

構成品

標準構成品

■機器構成

品名	型名	数量	重量	備考
変換器	GF-2500	1台	8.5kg	――
検出器	TS-□□□	2台＊	約1kg／台	仕様により選択
専用ケーブル	JCG-06	2本＊	0.6kg／本	6m長
専用ケーブル	JCG-10	2本＊	0.8kg／本	10m長

（注）＊印は1測線の場合を示し、2測線の場合は倍の数量となります。
オプション構成品として、気体が流れている状態でも検出部の脱着が可能なガスシールユニット及びプローブ継手、検出部を取付けるための測定管又はプローブソケットが用意されています。

超音波気体流量計

30年の実績を誇るGFシリーズがリニューアル

製品の仕様

標準仕様

構成品

標準構成品

■機器構成

図面

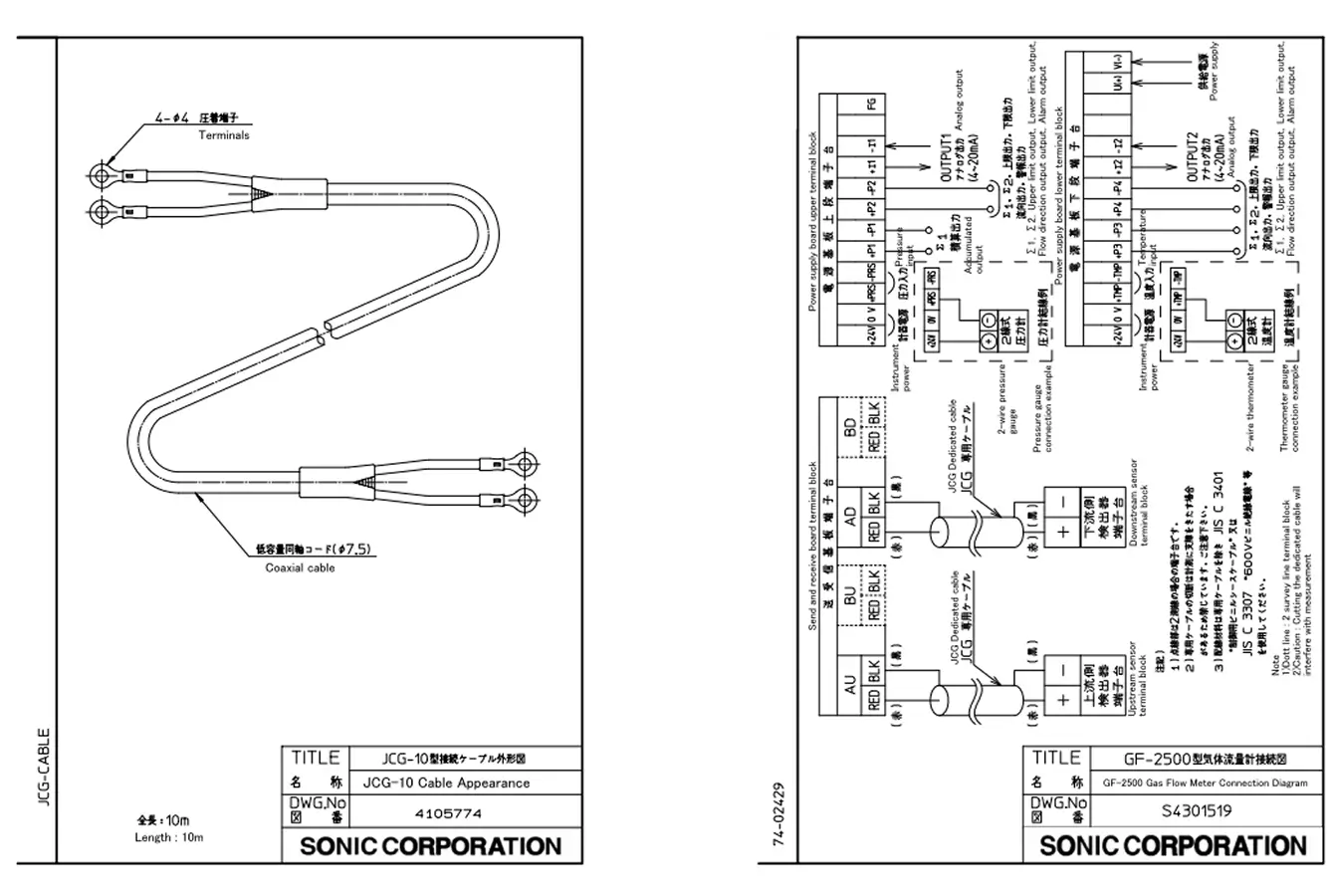

系統図

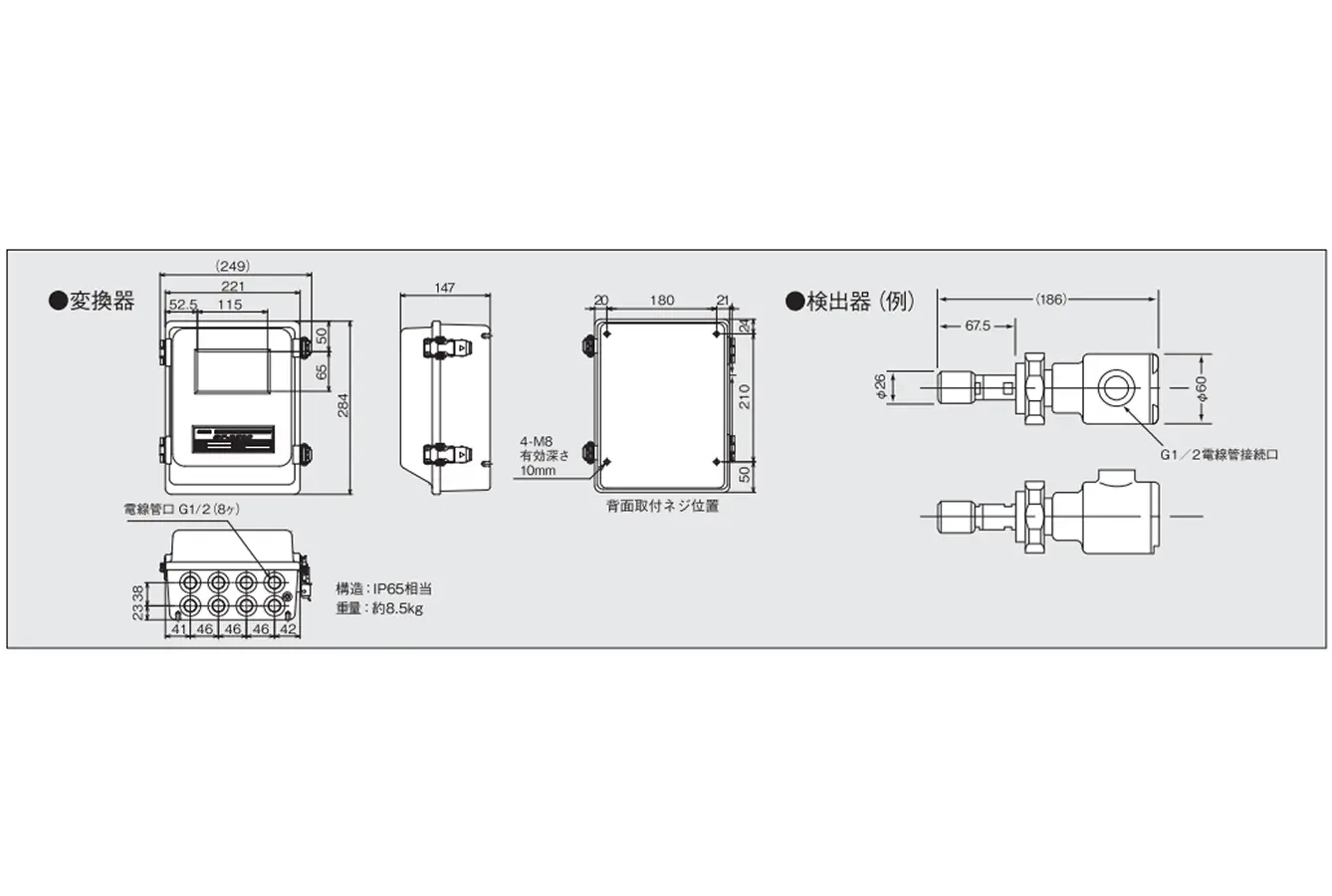

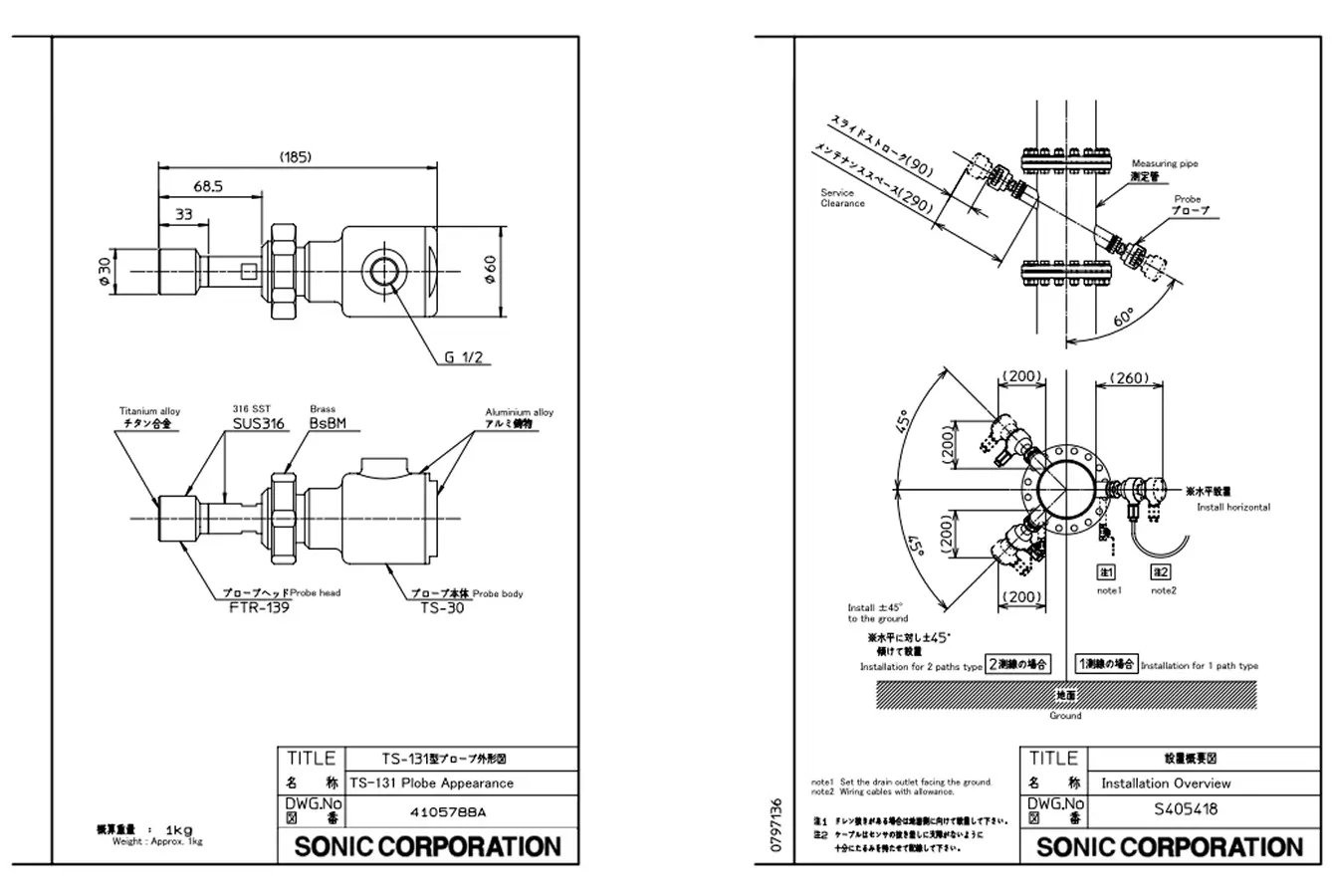

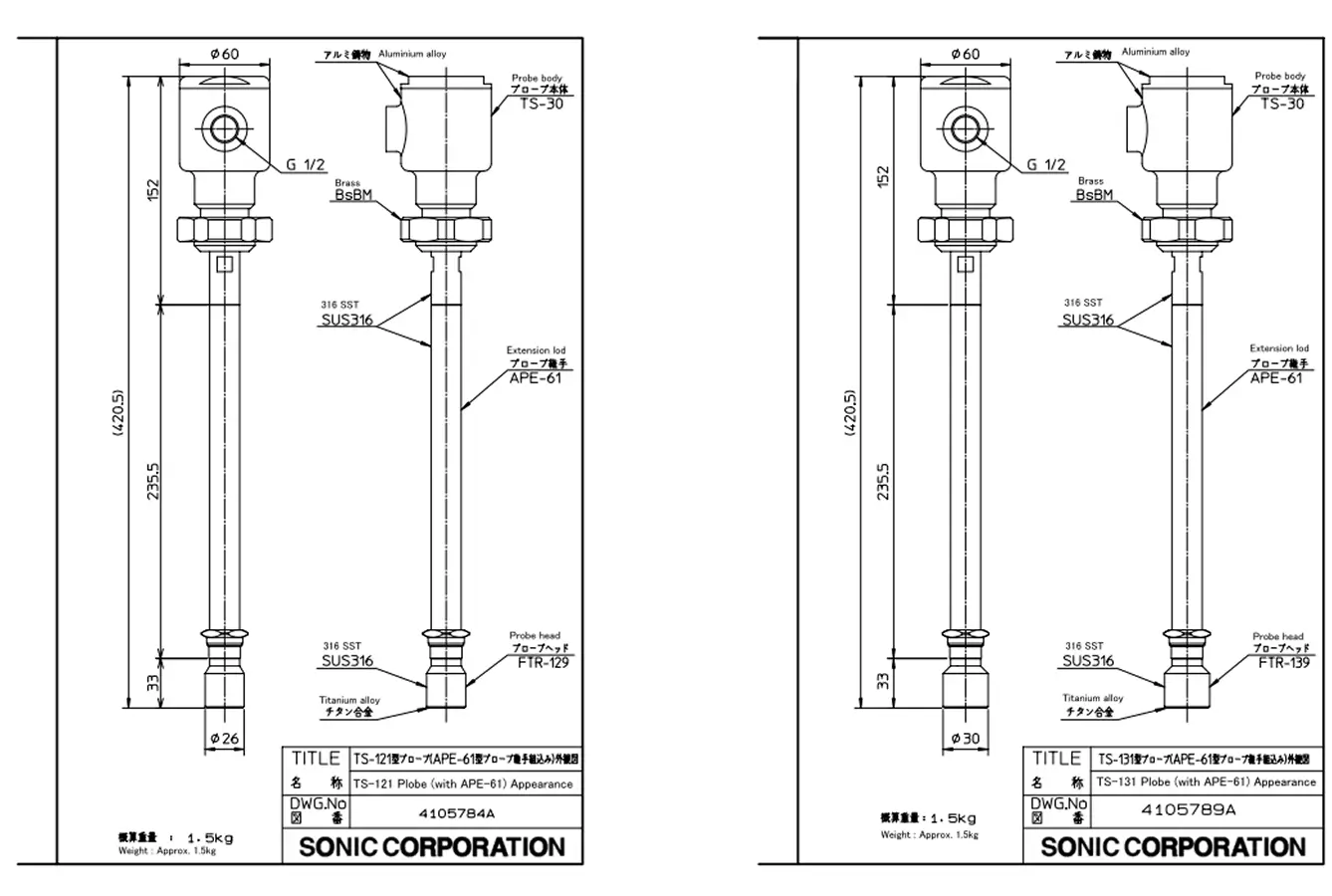

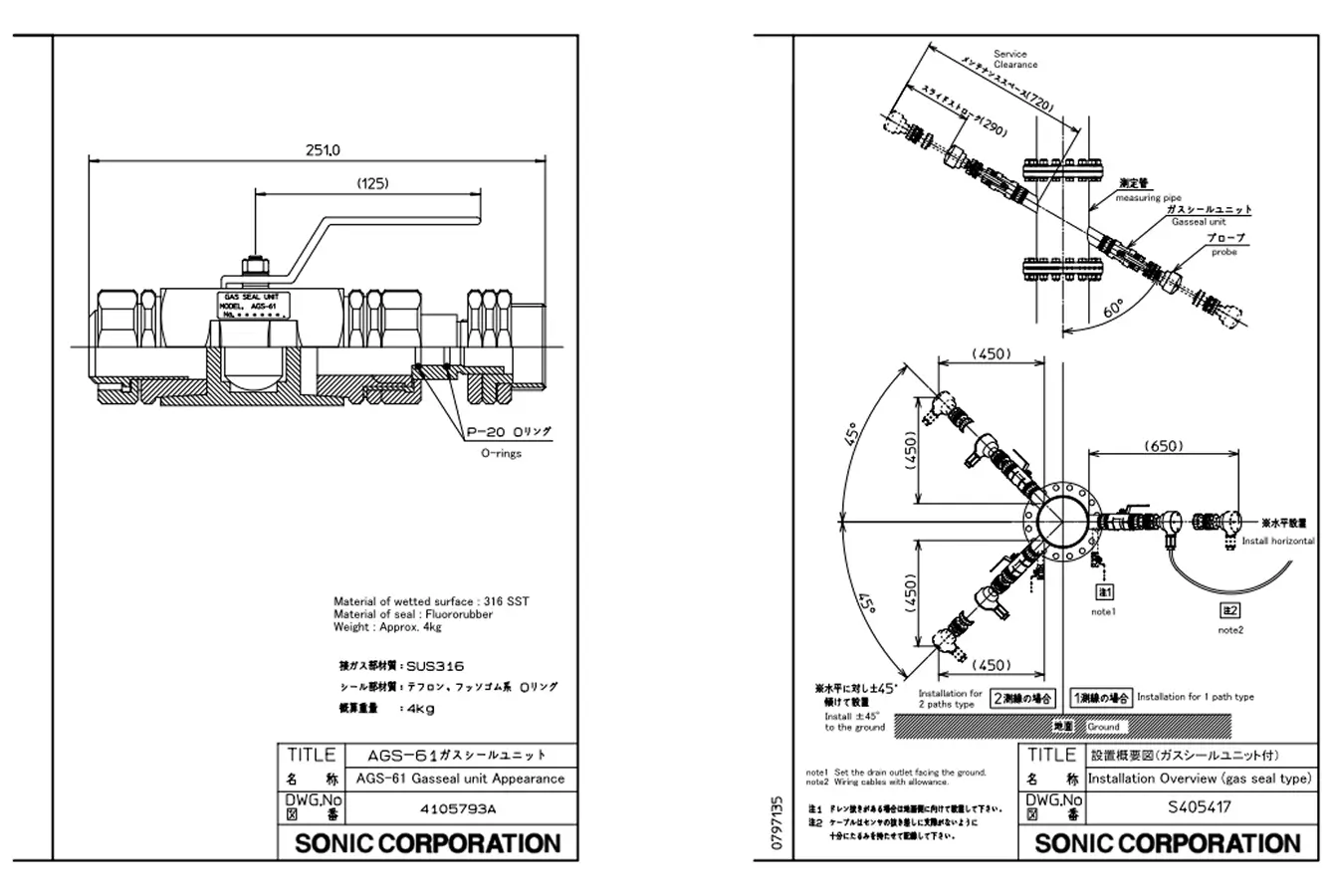

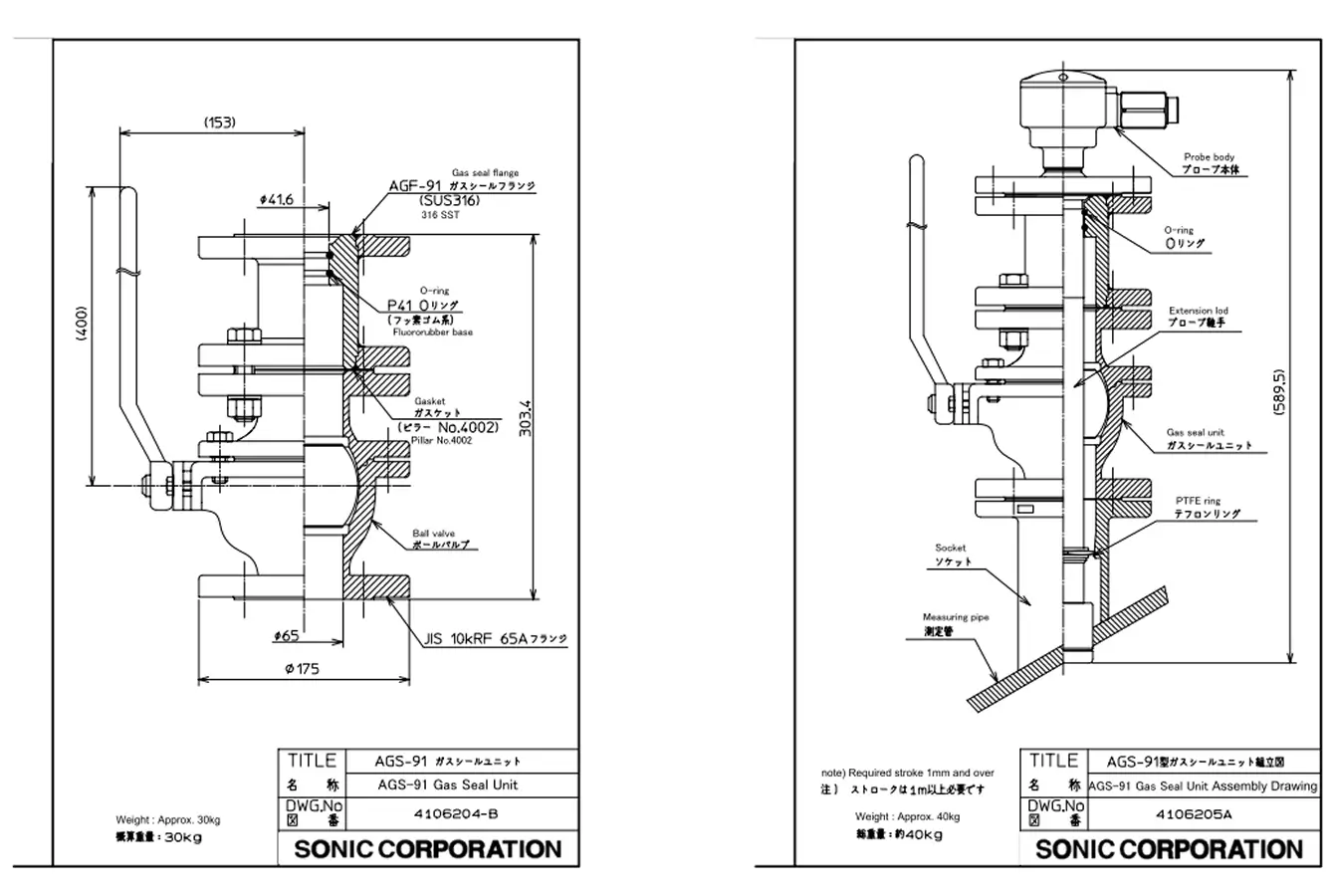

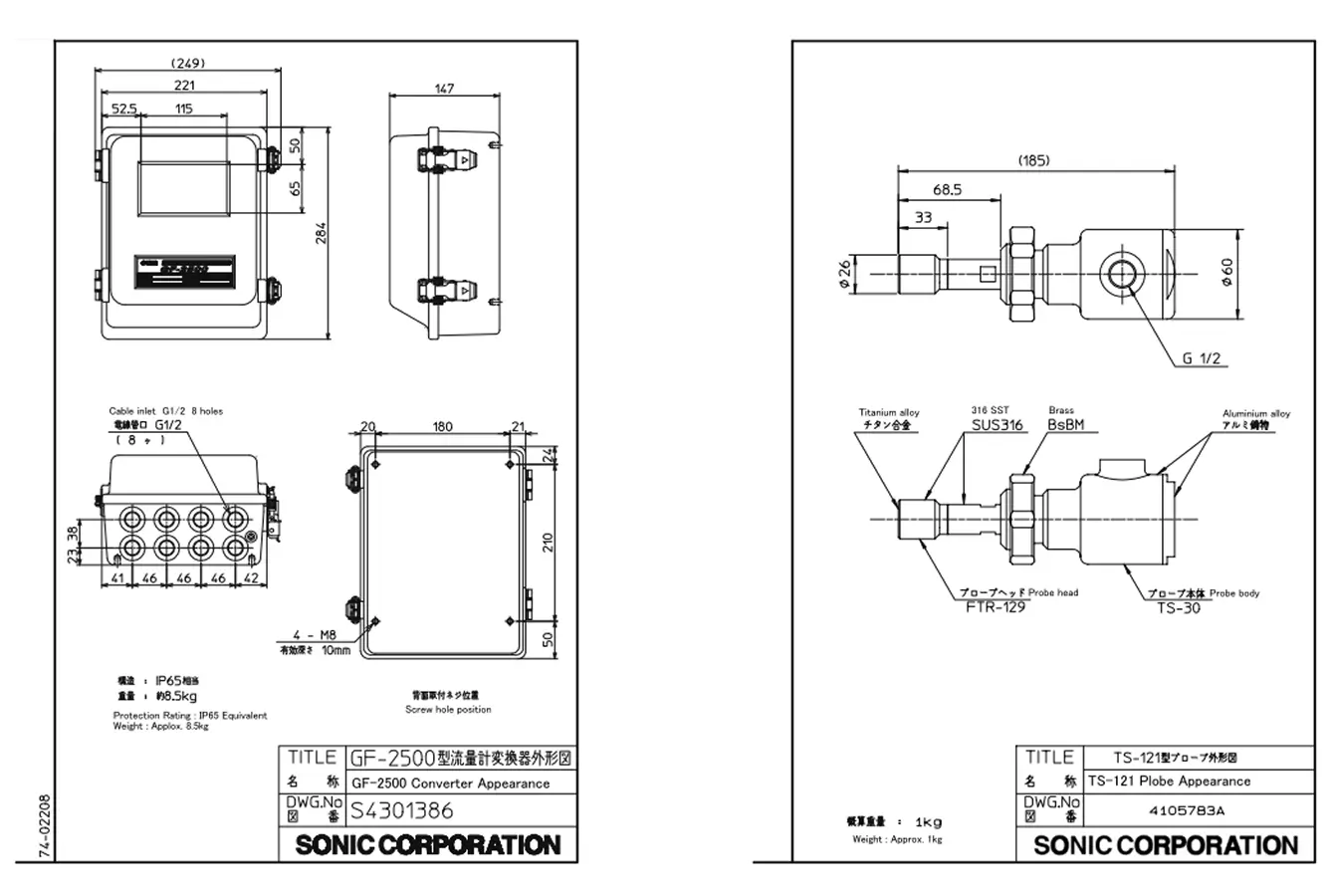

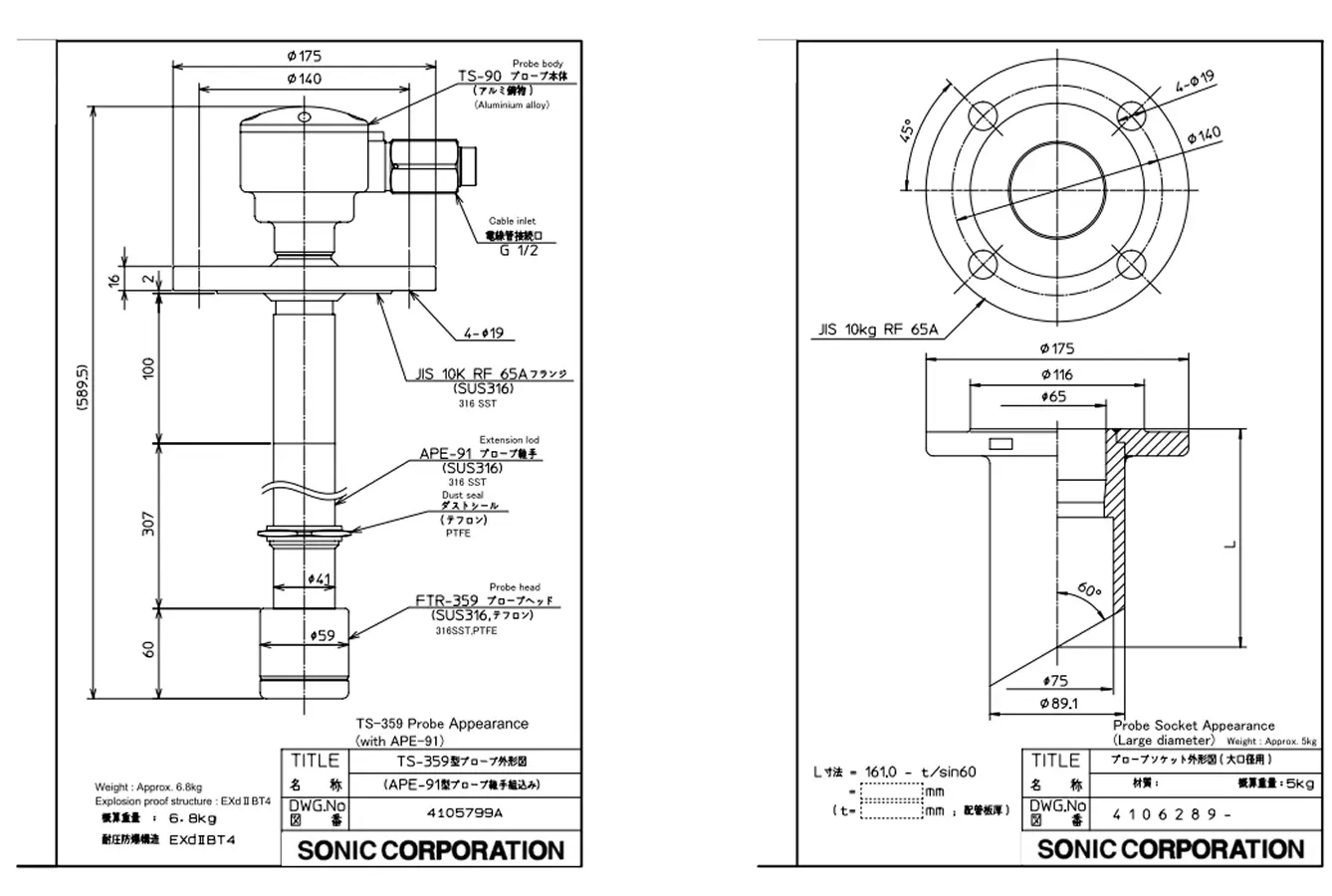

寸法図
