クリーンルーム用3次元超音波風向風速計

MODEL: WA-790

クリーンルーム内の様々な気流変化を的確に測定!

室内機内の気流監視を実現
クリーンルームに
液晶パネルやLEDの製造ラインに
乾燥工程に（高温度:オプション）
住環境や冷蔵庫内監視に（微風高精度）

仕様

構成品

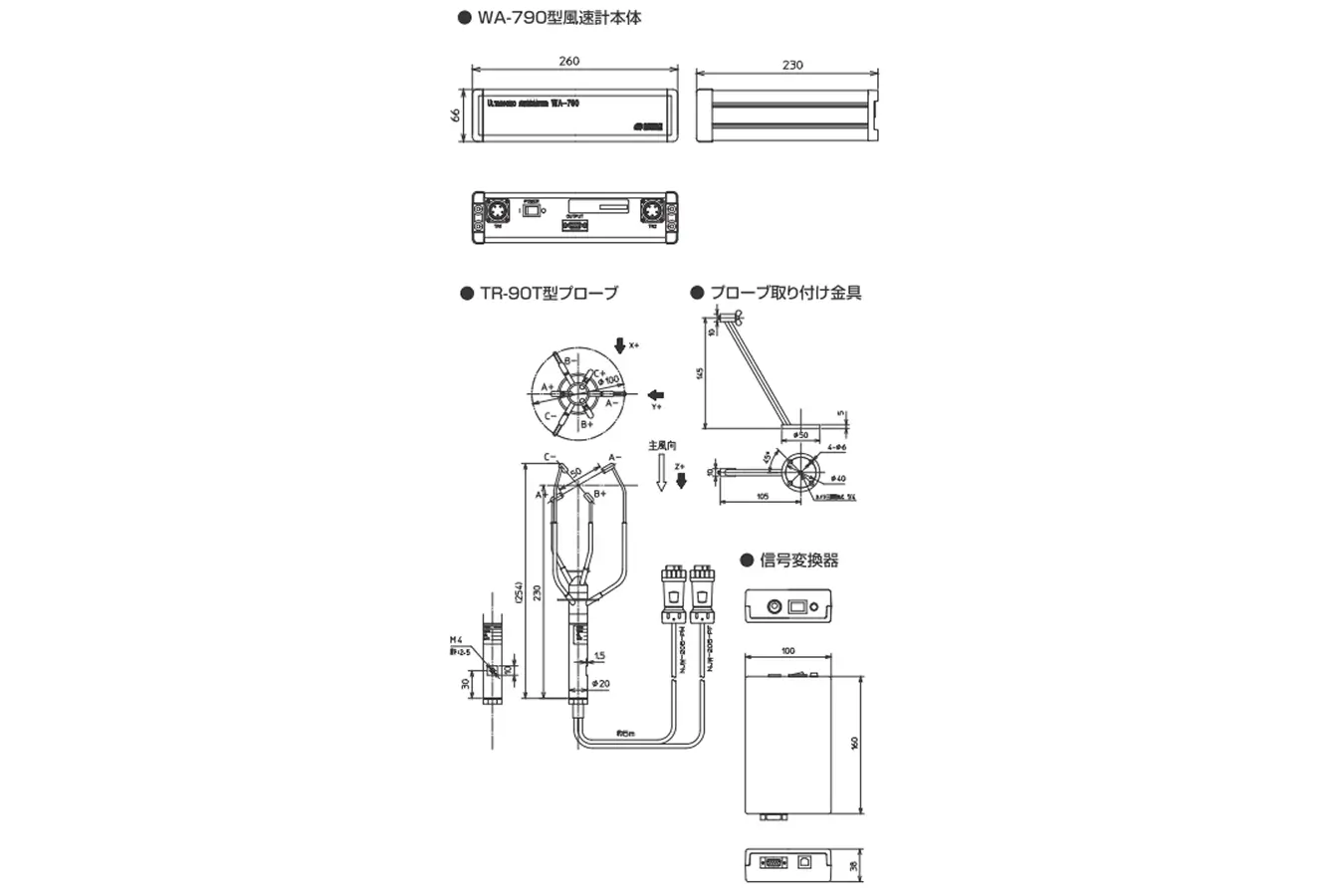

図面

製品の仕様

標準仕様

測定方式：時分割送受切替型超音波パルス方式
演算方法：超音波伝搬時間逆数差演算方式
測定レンジ：0ー10m/s
精度：±（読み値の2%＋0.02m/s）
- （ゼロ調整後の主風向に対して）
  *1.2
出力分解能：0.005m/s（風速）
出力間隔：10回／秒
デジタル出力：
- 出力形式RS-422（信号変換器にてUSB変換）
- 通信速度 9600bps
- 転送レート10回毎秒
- データ形式ASCII 6バイト／測定成分
- 出力データ A, B, C, T
使用環境：
- 本体、プローブ：-20～+50℃ 20-80%RH
- 信号変換器：0～+40℃ 20-80%RH
- ※いずれの機器も結露のないこと
  ヘッド部に水滴、水結、障害物等が無いこと
  ※プローブのみ高温仕様時（オプション）／Max120℃
  ※T：音仮温度
電源：AC100Vー240 約15VA（本体DC12V）
付属ソフト（WASP-007F気流監視ソフト）：
- 風速、音仮温度の平均・標準偏差画面表示、収録
- 風速ベクトルの室内分布図描画（二次元断面図、斜視図）
- 風速の経時変化をペンプロッター方式で画面に表示
- また瞬時値収録し再生が可能
- 風の向きと大きさをリアルタイムに矢印で3次元的に表示
- また3次元表示の動画保存が可能
- 「風速ベクトルの室内分布図」の、室内の物体（机、吹き出し口等）描画作成
パソコン動作環境：
- 機種：Windows10／11搭載パソコン
- 通信：USBポート

構成品

標準構成品

風速計本体／WA-790型：1台

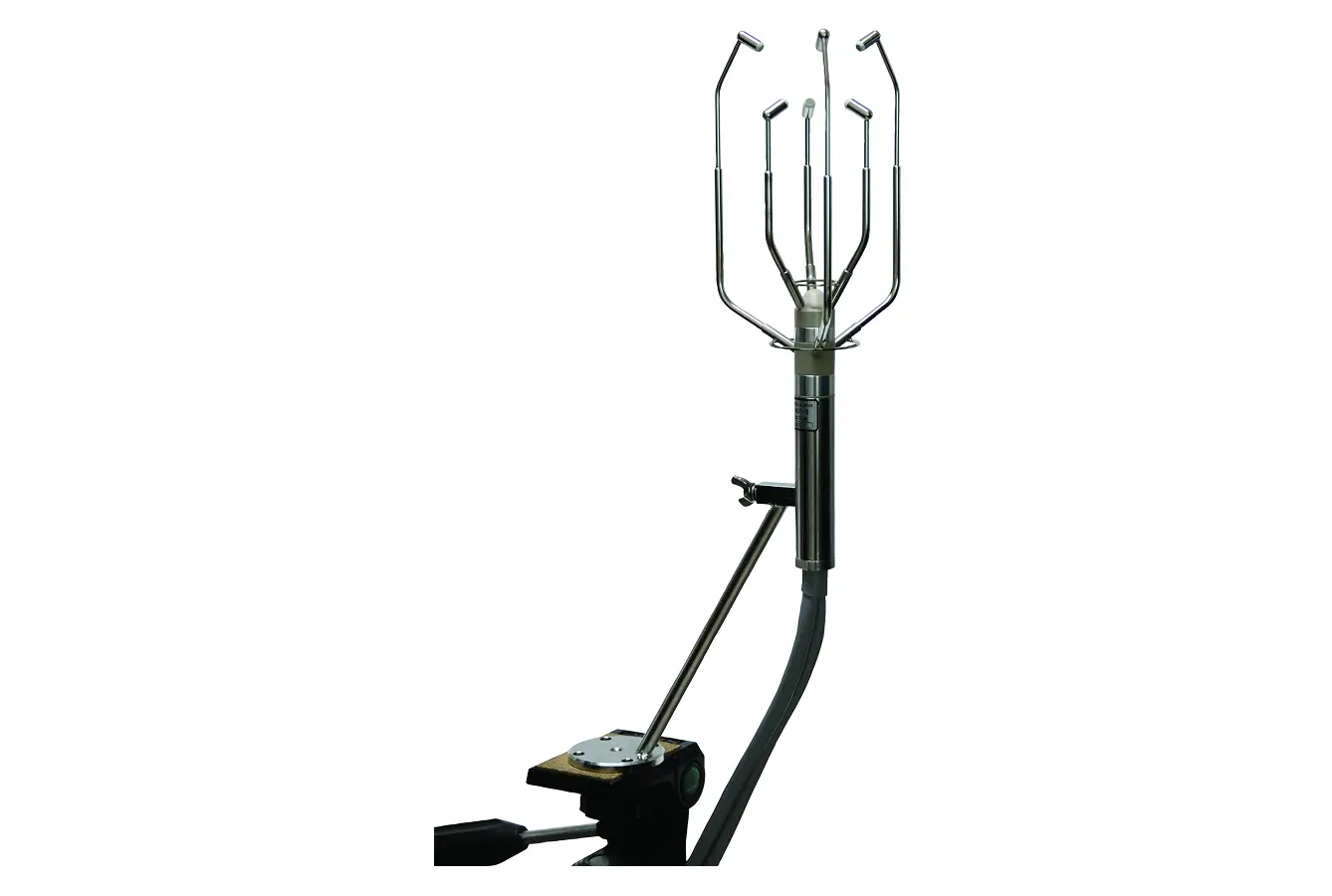

プローブ／TR-90T型：1台
接続ケーブル／JCW-91-20(20m)：1式
信号変換器／JSC-71：1台
ACアダプタ／ACADP-70：1個
気流監視シート／WASP-007F：1本
オプション
- プローブ三脚セット（三脚、雲台、Sボール、ドーリー）
- 本体固定金具（三脚取付用）
- 三脚・ケーブル収納ケース
- TR-92T(3cmスパン)プローブ
- 高温度用プローブ

*1：ゼロ調整後の主風向にて。

*2：付属ソフトウェアWASP-007Fにて、スムージングをONにして、TR-90T型プローブを使用した場合。TR-92T型プローブは±(測定値の2%+0.03m/s)となります。
